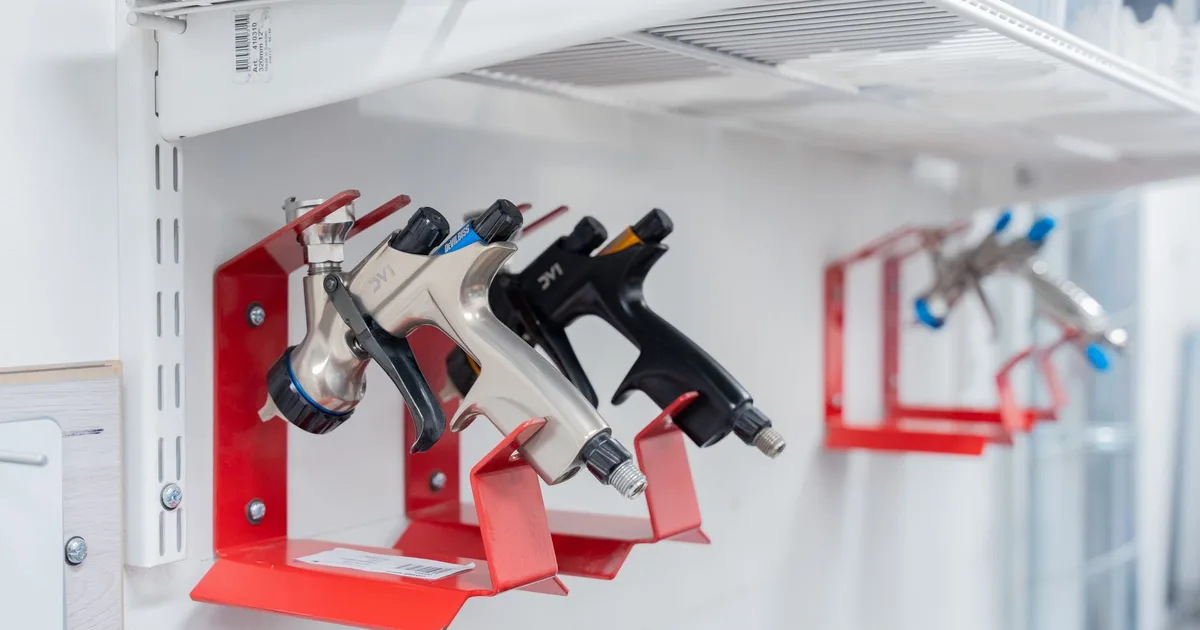

Dysza do pistoletu lakierniczego kosztuje ułamek ceny sprzętu, a decyduje o tym, czy powłoka rozleje się w gładką taflę, czy osiądzie strukturą przypominającą skórkę pomarańczy. To ten mosiężny albo stalowy element dawkuje materiał i rozbija go na krople w strumieniu powietrza, więc jego średnica musi pasować do gęstości tego, co wlewasz do kubka.
Poniżej znajdziesz tabelę doboru średnic do konkretnych materiałów, metodę pomiaru lepkości kubkiem Forda, procedurę wymiany dyszy bez zerwania gwintu oraz listę objawów, po których poznasz, że komplet nadaje się do wymiany. Zasady są takie same dla warsztatu samochodowego i dla lakierowania stolarki w garażu.
Spis treści:
- Dlaczego dobór dyszy do pistoletu lakierniczego decyduje o jakości malowania?
- Tabela doboru dysz: od lakieru bezbarwnego po szpachlę natryskową
- Zestaw naprawczy: dlaczego dysza, iglica i głowica tworzą nierozłączny komplet?
- Jak przeliczyć lepkość materiału na średnicę dyszy (kubek Forda nr 4)
- Wymiana i regulacja dyszy w pistolecie krok po kroku
- Dysza do pistoletu lakierniczego: objawy zużycia i awarii
- Czyszczenie i konserwacja dyszy bez ryzyka rozkalibrowania
- Ile kosztuje komplet i co się bardziej opłaca
- Najczęściej zadawane pytania
Dlaczego dobór dyszy do pistoletu lakierniczego decyduje o jakości malowania?
Najczęstszy scenariusz w warsztacie wygląda tak: ktoś kupuje porządny pistolet, leje do niego gęsty podkład wypełniający i dziwi się, że na malowanym elemencie powstaje struktura przypominająca skórkę pomarańczy albo wielkiego baranka. Wina spada na kompresor, na pogodę, na słabą chemię, a w większości przypadków zawiódł po prostu dobór dyszy. To właśnie ten niepozorny, mosiężny lub wykonany ze stali nierdzewnej element odpowiada za precyzyjne dawkowanie cieczy i jej prawidłowe rozbicie na mikroskopijne kropelki pod wpływem pędu powietrza.
Średnica otworu dyszy reguluje przepływ materiału. Jeśli zaaplikujesz zbyt mały otwór (na przykład 1.3 mm) do gęstego podkładu akrylowego, opór stawiany cieczy będzie tak duży, że pistolet zacznie pluć pojedynczymi plackami, a Ty musisz nienaturalnie zwolnić ruch ręki. Z kolei za duża dysza do pistoletu lakierniczego (np. 2.0 mm) przy rzadkiej bazie rozpuszczalnikowej wyleje na blachę lub drewno potężną rzekę materiału w ułamku sekundy. Efekt to zacieki, które trzeba potem szlifować papierem wodnym gradacji 1500 i polerować.
Tabela doboru dysz: od lakieru bezbarwnego po szpachlę natryskową
Wielokrotnie pytacie mnie w wiadomościach, czy istnieje jedna uniwersalna dysza do pistoletu lakierniczego. Odpowiadam krótko: nie istnieje. Jeśli ktoś wam wmawia, że rozmiarem 1.4 mm pomalujecie idealnie wszystko – od rzadkiej bejcy po gęstą szpachlę – to znaczy, że nigdy nie trzymał pistoletu w dłoni podczas poważniejszego zlecenia. Do każdego typu chemii lakierniczej trzeba dopasować właściwy przelot. Poniżej zamieszczam twardą tabelę parametrów, którą opracowałem na podstawie własnych prób warsztatowych i zaleceń producentów chemii, takich jak Novol, Mipa czy Spies Hecker:
| Rodzaj nanoszonego materiału | Zalecana średnica dyszy [mm] | Lepkość cieczy (kubek Forda 4 mm) | Ciśnienie robocze na pistolecie [bar] |
|---|---|---|---|
| Lakier bazowy (konwencjonalny / wodny) | 1.2 – 1.4 mm | 15 – 18 sekund | 1.5 – 2.0 bar |
| Lakier bezbarwny (klasy HS i VHS) | 1.2 – 1.3 mm | 18 – 22 sekundy | 2.0 – 2.2 bar |
| Lakiery do drewna, bejce, lakierobejce | 1.5 – 1.8 mm | 22 – 30 sekund | 2.0 – 2.5 bar |
| Podkład akrylowy / epoksydowy (wypełniający) | 1.7 – 2.0 mm | 30 – 40 sekund | 1.8 – 2.2 bar |
| Szpachla natryskowa / natrysk gęsty | 2.5 – 3.0 mm | Powyżej 50 sekund | 2.5 – 3.0 bar |
Do prac typowo amatorskich i przydomowych najrozsądniejszym kompromisem jest zakup pistoletu z podstawowym rozmiarem 1.4 mm oraz dokupienie drugiego zestawu o średnicy 1.8 mm. Taki duet obsługuje większość zadań w garażu: pierwszy rozmiar do baz i klarów, drugi do podkładów wypełniających. Sam wybór korpusu opisuje osobne zestawienie pistoletów lakierniczych, bo system RP i HVLP inaczej gospodarują powietrzem.
Zestaw naprawczy: dlaczego dysza, iglica i głowica tworzą nierozłączny komplet?
Wielu majsterkowiczów szukających oszczędności próbuje kupić samą dyszę mosiężną za 20 zł i wkręcić ją do pistoletu, w którym zostawiają starą iglicę. To prosty przepis na zniszczenie sprzętu. Dysza do pistoletu lakierniczego tworzy z iglicą i głowicą powietrzną stożkowy układ uszczelniający, wykonany z dokładnością mikronową, bo tolerancja pasowania sięga 0,01 mm. Kąt stożka iglicy szlifuje się fabrycznie pod wewnętrzne gniazdo konkretnej dyszy.
Jeśli włożysz nową dyszę o przelocie 1.8 mm do iglicy skompletowanej wcześniej z rozmiarem 1.3 mm, stożek nie uszczelni otworu w stanie spoczynku. Pistolet zacznie samoczynnie cieknąć z pyszczka zaraz po wlaniu lakieru do kubka, jeszcze przed dotknięciem spustu. Markowe zestawy dyszowe (tzw. nozzle set) do pistoletów wyższej klasy firm SATA, DeVilbiss czy Iwata kosztują od 250 do nawet 650 zł i zawierają trzy spasowane elementy: głowicę rozbijającą, dyszę ciśnieniową oraz iglicę ze stali nierdzewnej. W przypadku pistoletów budżetowych marek Yato, Adler czy Silver, zamienny komplet kupisz za około 45-90 zł.
Jak przeliczyć lepkość materiału na średnicę dyszy (kubek Forda nr 4)
Nie da się poprawnie dobrać rozmiaru dyszy, jeśli rozcieńczasz lakier lub podkład „na oko”. Wylewanie chemii prosto z puszki do kubka pistoletu bez sprawdzenia lepkości to proszenie się o kłopoty. Do rzetelnej oceny gęstości cieczy na warsztacie służy proste narzędzie: kubek wypływowy Forda nr 4 z otworem o średnicy dokładnie 4 mm. Koszt takiego kubka z tworzywa lub aluminium to 35-50 zł, a ratuje materiał wartości setek złotych.
Pomiar polega na napełnieniu kubka płynem do pełna (pojemność 100 ml), zatkaniu palcem dolnego wylotu, a następnie uruchomieniu stopera w momencie zwolnienia otworu. Czas mierzymy do pierwszego przerwania ciągłego strumienia wypływającej cieczy:
- Lepkość 15-20 sekund: Ciecz rzadka jak woda lub mleko (bazy rozpuszczalnikowe). Tutaj pracuje dysza w rozmiarze od 1,2 mm do 1,3 mm.
- Lepkość 20-30 sekund: Ciecz o gęstości rzadkiego oleju (lakiery do drewna, lakierobejce). Rekomendowana dysza ma wymiar 1.5 mm – 1.7 mm.
- Lepkość 35-45 sekund: Ciecz gęsta, przypominająca śmietanę (podkłady akrylowe wypełniające). Wymagana dysza do pistoletu lakierniczego to minimum 1.8 mm do 2.0 mm.
Jeśli materiał wypływa z kubka dłużej niż 50 sekund, musisz dolać dedykowanego rozcieńczalnika (np. akrylowego lub do wyrobów epoksydowych) albo sięgnąć po dyszę podkładową o wymiarze 2,5 mm.
Wymiana i regulacja dyszy w pistolecie krok po kroku
Proces demontażu i montażu elementów dyszowych wymaga ostrożności. Gwinty w korpusach pistoletów wykonane są z aluminium lub mosiądzu, więc użycie zbyt dużej siły doprowadzi do zerwania zwojów i pistolet nadaje się do wyrzucenia na złom. Poniższa procedura w pięciu krokach pozwala przejść przez wymianę bez uszkodzenia gwintu i stożka.
Krok 1. Odciążenie iglicy i demontaż sprężyny
Zanim zaczniesz odkręcać dyszę, musisz wyciągnąć iglicę. Odkręć tylne pokrętło regulacji skoku iglicy, wyjmij sprężynę dociskową i ostrożnie wysuń iglicę do tyłu korpusu. Odkręcanie dyszy przy wciśniętej iglicy doprowadzi do wyszczerbienia mosiężnego stożka uszczelniającego.
Krok 2. Zdjęcie głowicy powietrznej
Odkręć ręcznie pierścień mocujący głowicę powietrzną (motylek). Zdejmij głowicę wraz ze ściągaczem i sprawdź stan uszczelnienia teflonowego znajdującego się w środku.
Krok 3. Wykręcenie starej dyszy materiałowej
Użyj dedykowanego klucza płaskiego (zazwyczaj w rozmiarze 10, 11 lub 12 mm), dodawanego fabrycznie do pistoletu. Nałóż klucz prostopadle na ścianki dyszy i zdecydowanym, ale wyważonym ruchem odkręć gwint w lewo. Nigdy nie używaj do tego celu szczypiec nastawnych czy żabek, bo zgnieciesz precyzyjny korpus dyszy.
Krok 4. Czyszczenie gniazda i montaż nowej dyszy
Wyczyść wewnętrzny gwint w korpusie pistoletu pędzelkiem z czystym rozpuszczalnikiem akrylowym. Wkręć nową dyszę ręcznie na pierwsze 3-4 zwoje, aby upewnić się, że gwint idzie prosto. Dokręć dyszę kluczem z wyczuciem (moment obrotowy około 8-10 Nm). Pamiętaj: dysza do pistoletu lakierniczego uszczelnia się na stożku metal-metal, więc używanie taśmy teflonowej czy pakuł jest zabronione.
Krok 5. Włożenie iglicy i montaż głowicy
Wsuń delikatnie nową iglicę od tyłu pistoletu, uważając, aby nie zagiąć jej ostrego czubka. Włóż sprężynę, nakręć tylne pokrętło regulacyjne, a na przód załóż głowicę powietrzną i dokręć pierścień mocujący. Wykonaj test szczelności „na sucho” wciskając spust.
Dysza do pistoletu lakierniczego: objawy zużycia i awarii
Każda dysza do pistoletu lakierniczego ulega naturalnemu zużyciu. Przepływający przez nią lakier z drobinami wypełniaczy, pigmentów czy pyłu aluminiowego działa jak delikatny ściernik. Po przepuszczeniu 100-150 litrów materiału okrągły wylot dyszy robi się eliptyczny. Objawia się to natychmiastową utratą kontroli nad kształtem strumienia.
Oto lista najczęstszych usterek wynikających z wad dyszy i iglicy:
- Strumień w kształcie banana (rogalika): Miotła natryskowa zakrzywia się w jedną stronę. Powodem jest zapchana lub wyszczerbiona jedna z bocznych dziurek w głowicy powietrznej albo uszkodzenie krawędzi wylotowej dyszy.
- Strumień dzielony na pół (ósemka): Zbytnie nagromadzenie materiału na górze i dole plamy natryskowej przy pustym środku. Wynika ze zbyt wysokiego ciśnienia rozbijającego lub zastosowania dyszy o za dużej średnicy w stosunku do rzadkiej cieczy.
- Plucie pistoletu (pulsowanie natrysku): Pistolet podczas malowania wydaje charakterystyczny odgłos „pyrkania” i wyrzuca kropelki. Wywołane jest to nieszczelnością na gwincie dyszy lub uszkodzeniem teflonowego uszczelnienia iglicy, przez co powietrze jest zasysane do kanału materiałowego.
- Cieknięcie z dyszy po puszczeniu spustu: Wyrobiony stożek iglicy, skrzywiona iglica lub ziarno zaschniętego lakieru w gnieździe dyszy.
Czyszczenie i konserwacja dyszy bez ryzyka rozkalibrowania
Największym grzechem początkujących lakierników jest czyszczenie zapchanej dyszy za pomocą stalowych drutów, igieł do szycia czy gwoździ. Mosiądz, z którego wykonana jest większość dysz budżetowych, jest materiałem miękkim. Jeden twardy stalowy drut włożony w otwór 1.4 mm potrafi rozepchać go do 1,6 mm i nadać mu nieregularny, owalny kształt. W tym momencie dysza do pistoletu lakierniczego nadaje się już tylko do kosza na śmieci.
Bezpieczne czyszczenie przeprowadza się wyłącznie przy użyciu specjalistycznych zestawów wyciorów z mosiądzu lub sztywnego włosia z tworzywa sztucznego. Najlepszą metodą na usunięcie zaschniętego podkładu czy lakieru poliuretanowego jest wrzucenie rozłożonej dyszy i głowicy do myjki ultradźwiękowej zalanej zmywaczem lakierniczym na 10 minut w temperaturze 40°C. Ultradźwięki rozbijają zaschniętą skorupę bez naruszania krawędzi wylotowych. Po umyciu wysusz elementy sprężonym powietrzem i przetrzyj iglicę olejem bezsilikonowym do konserwacji pistoletów. Dobór samego materiału to osobny temat, bo klasy lakierów bezbarwnych różnią się zawartością części stałych, a to bezpośrednio przekłada się na wymaganą średnicę.
Ile kosztuje komplet i co się bardziej opłaca
Przy zakupie pistoletu warto od razu policzyć, ile będzie kosztowała jego eksploatacja przez najbliższe dwa, trzy lata. Różnica między budżetowym a markowym sprzętem nie leży w samym korpusie, tylko właśnie w cenie i dostępności zestawów dyszowych.
| Klasa sprzętu | Cena pistoletu | Komplet dyszowy | Dostępność rozmiarów | Dla kogo |
|---|---|---|---|---|
| Budżetowy (Yato, Adler, Silver) | 180-400 zł | 45-90 zł | 1,3 / 1,4 / 1,8 mm | garaż, prace okazjonalne |
| Średnia półka (Auarita, Italco, Walcom) | 400-900 zł | 110-220 zł | 1,2-2,0 mm co 0,1 mm | regularna renowacja mebli i aut |
| Profesjonalny (SATA, Iwata, DeVilbiss) | 1500-3500 zł | 250-650 zł | pełen zakres, wersje WSB do baz wodnych | warsztat zarobkowy |
Rachunek wygląda tak: przy dwóch kompletach rocznie budżetowy zestaw kosztuje w eksploatacji 90-180 zł, markowy 500-1300 zł. Za to markowa dysza wytrzymuje kilkakrotnie dłużej i utrzymuje kształt strumienia do samego końca, więc przy pracy zarobkowej różnica się zaciera. Przy malowaniu kilku elementów rocznie budżetowy komplet wystarczy w zupełności, pod warunkiem że po każdej sesji trafia do myjki, a nie do szuflady z zaschniętym lakierem.
Jedno zastrzeżenie na koniec: dysza kupowana zamiennie musi pochodzić od producenta konkretnego pistoletu. Skoki gwintów i głębokości osadzenia stożka różnią się nawet między modelami tej samej marki, więc oszczędność na zamienniku kończy się cieknącym pistoletem i zmarnowanym materiałem. Dotyczy to zwłaszcza materiałów o wysokiej zawartości części stałych, bo klar samochodowy w klasie UHS wybacza znacznie mniej niż rzadka baza.
Najczęściej zadawane pytania
Czy można rozwiercić dyszę wiertłem, żeby uzyskać większy rozmiar?
Nie. Wiertło nie da gładkiej, osiowej powierzchni wymaganej przy przepływie pod ciśnieniem, a rozwiercona dysza pluje kroplami i rozrzuca nieregularny strumień. Nowy komplet z iglicą kosztuje kilkadziesiąt złotych, czyli mniej niż materiał zmarnowany na jednym elemencie.
Czy dysza od pistoletu SATA pasuje do taniego HVLP z marketu?
Nie pasuje. Każdy producent stosuje własne skoki gwintów, głębokości osadzenia stożka i średnice korpusu, a zestawy nie są zamienne nawet między modelami jednej marki, na przykład SATAjet 3000 i 5000. Dyszę kupuje się zawsze pod konkretny model.
Z jakim momentem dokręcać mosiężną dyszę?
Około 8-10 Nm, czyli z wyczuciem, niewielką siłą ręczną kluczem płaskim. Mosiężne gwinty są delikatne i zbyt mocne dociągnięcie urywa gwint dyszy w korpusie pistoletu. Wykręcenie takiego ułamanego fragmentu z aluminium najczęściej kończy się wymianą pistoletu.
Dlaczego do lakierów wodnych potrzebna jest dysza ze stali nierdzewnej?
Woda w kontakcie ze zwykłą stalą i tanim mosiądzem wywołuje korozję, która niszczy krawędź otworu i barwi lakier ciemnymi tlenkami. Dysze przeznaczone do baz wodnych mają oznaczenie WSB albo Water i są wykonane ze stali kwasoodpornej.
Czy mycie dyszy w rozpuszczalniku nitro jest bezpieczne?
Mosiądz i stal nierdzewna są na nitro odporne, ale uszczelnienia w korpusie już nie. Zwykła guma NBR pęcznieje i traci szczelność w kontakcie z tym rozpuszczalnikiem. Mycie w nitro jest bezpieczne wyłącznie dla pistoletów z uszczelkami teflonowymi PTFE.
