Gruntowy wymiennik ciepła rurowy – koszt i kiedy nie warto

Czternaście tysięcy dziewięćset złotych – tyle wyszło mi na ostatnim kosztorysie rurowego gruntowego wymiennika ciepła o długości 40 metrów, licząc rurę antybakteryjną, studzienkę kondensatu, czerpnię, koparkę i robociznę. Sama rura to w tym 5600 zł, czyli grubo ponad jedna trzecia całości, a rekuperatora w tej kwocie jeszcze nie ma.

Podaję tę liczbę na wstępie, bo wokół gruntowych wymienników narosło sporo obietnic o darmowej klimatyzacji i zerowych rachunkach. Fizyka rzeczywiście działa i grunt na głębokości dwóch metrów ma stałe 7-10 stopni przez cały rok, niezależnie od tego, czy nad ziemią jest trzydziestostopniowy upał, czy dwudziestostopniowy mróz. Tylko że okres zwrotu z samych oszczędności na ogrzewaniu wynosi 12-15 lat, a przy błędach wykonawczych cała instalacja zamienia się w podziemny zbiornik gnijącej wody.

Gruntowy wymiennik ciepła rurowy buduje się w dwa, trzy dni robocze, z czego koparka zajmuje około ośmiu godzin. Poziom trudności jest wysoki nie ze względu na skomplikowanie, tylko dlatego, że trzy rzeczy trzeba zrobić bezbłędnie za pierwszym razem: poziom wód gruntowych, spadek rury i szczelność połączeń. Poprawka po zasypaniu wykopu oznacza kolejny wjazd koparki.

Jak działa gruntowy wymiennik ciepła i skąd bierze się darmowa energia?

Powietrze zamiast trafić z czerpni prosto do rekuperatora, przechodzi najpierw kilkadziesiąt metrów pod ziemią i po drodze wymienia ciepło z gruntem. Na głębokości poniżej 1,5-2,0 metra temperatura ziemi jest w polskich warunkach niemal stała i wynosi od 7 do 10 stopni przez cały rok, bo warstwa gruntu nad rurą działa jak izolacja o dużej bezwładności cieplnej.

Zimą wygląda to tak: powietrze o temperaturze minus 15 stopni zasysane przez czerpnię gruntową wchodzi do rekuperatora mając 0 do plus 4 stopnie. Wymiennik w centrali nie zamarza, a nagrzewnica wstępna o mocy 1,5-2,0 kW w ogóle się nie załącza. To jest 15-20 stopni podgrzania za darmo i przez całą mroźną zimę odpowiada za oszczędność rzędu 300-500 kWh prądu.

Latem kierunek się odwraca. Powietrze o temperaturze 32 stopni po przejściu przez chłodny grunt wpada do domu schłodzone do 18-20 stopni, a przy okazji oddaje wilgoć, która wykrapla się na ściankach rur. W domu robi się chłodniej o 3-5 stopni względem zewnątrz i wyraźnie mniej parno. Cały ten proces kosztuje tyle, ile wentylator musi dołożyć na pokonanie oporów przepływu: dobrze zaprojektowany układ stawia opór 40-60 Pa, co przekłada się na dodatkowe 15-25 W poboru centrali.

Czym różni się GWC rurowy od płytowego i żwirowego?

Sposobem kontaktu powietrza z gruntem i przez to zupełnie inną tolerancją na wodę gruntową. W układzie rurowym powietrze płynie w zamkniętej rurze i wymienia ciepło przez jej ściankę, w płytowym i żwirowym przechodzi bezpośrednio przez złoże.

Wariant rurowy to klasyka: nitka albo układ równoległy w schemacie Tichelmanna z rur PP lub PE-HD o średnicy DN200 do DN315, łącznie 35-50 metrów, na głębokości 1,8-2,2 m. Rura musi być dedykowana do GWC, z wewnętrzną warstwą srebra antybakteryjnego. Zwykła rura kanalizacyjna PVC za 40 zł z marketu nie nadaje się tu w ogóle: po roku ze studzienki ciągnie jak z szamba, a plastyfikatory oddają zapachy do powietrza, którym oddychasz.

Gruntowy wymiennik ciepła płytowy układa się płycej, na 1,0-1,3 m, pod grubą warstwą styroduru XPS o grubości 15-20 cm. Powietrze przepływa bezpośrednio nad wyprofilowanymi płytami leżącymi na podsypce ze żwiru i piasku, więc sprawność wymiany jest wyższa i układ pracuje bez przerwy przez całą dobę. Gruntowy wymiennik ciepła żwirowy to najstarsza szkoła: geowłóknina w wykopie, na niej 80-100 cm płukanego żwiru o frakcji 32-63 mm i powietrze przeciskające się między kamieniami. Żwir jest świetnym akumulatorem ciepła i wilgoci, ale przy wysokim poziomie wód gruntowych zamienia się w bagno, z którego zarodniki idą prosto do domu.

Jak głęboko i jak długo układa się rury GWC?

Optymalna głębokość posadowienia to 1,8-2,2 metra pod poziomem terenu, długość nitki od 35 do 50 metrów. Płycej niż 1,5 metra grunt zbyt szybko reaguje na chwilowe mrozy i upały, a cała bezwładność, na której opiera się działanie wymiennika, przestaje działać. Głębiej niż 2,5 metra przyrost sprawności jest minimalny, a koszt wykopu rośnie skokowo.

Długość dobiera się do przepływu, nie do wielkości domu. Przy zapotrzebowaniu 180-220 m³/h, typowym dla parterówki 90-110 m², wystarczy jedna nitka DN200 o długości 35 metrów. Powyżej 350 m³/h, czyli w domach 180-250 m², jedna rura przestaje wystarczać i wchodzi układ wielorurowy w schemacie Tichelmanna z rozdzielaczami albo kompaktowy wariant płytowy.

Trzeci parametr to rodzaj gruntu i on potrafi zmienić rachunek najbardziej. Wilgotna glina przewodzi ciepło z współczynnikiem rzędu 1,5-2,2 W na metr i kelwin, suchy piasek zaledwie 0,4-0,8. Na piaszczystej działce długość rurociągu trzeba wydłużyć o 30-40 procent, żeby uzyskać ten sam efekt, co przy 40 metrach zamienia się w dodatkowe 12-16 metrów rury i wykopu.

Jaki przepływ powietrza obsłuży rura DN200?

Do około 250 m³/h przy prędkości powietrza mieszczącej się w zalecanym zakresie 1,5-3,0 m/s. Powyżej tej wartości opory rosną szybciej niż liniowo, a w rurze zaczyna być słyszalny szum, który przenosi się do pomieszczeń. Poniżej 1,5 m/s przepływ robi się zbyt leniwy i kondensat przestaje spływać do studzienki.

Zapotrzebowanie na powietrze liczy się z liczby osób i z pomieszczeń wywiewnych, nie z metrażu, więc powyższe przypisania są orientacyjne. Przyjmuje się około 30 m³/h na osobę plus wywiew z kuchni, łazienek i pomieszczenia gospodarczego. Czteroosobowa rodzina w domu z dwiema łazienkami wychodzi zwykle na 200-260 m³/h i mieści się w DN200 albo na jego granicy.

Co dzieje się z kondensatem i higieną w rurach?

Latem w rurze wykrapla się nawet 10-15 litrów wody na dobę i to jest normalny stan pracy, nie awaria. Gorące, wilgotne powietrze opływa rurę o temperaturze 8-10 stopni, schodzi poniżej punktu rosy i oddaje wilgoć na ściankach. Zimą powietrze zewnętrzne jest suche i skraplanie praktycznie nie zachodzi.

Te litry muszą mieć dokąd spłynąć i tu decyduje jedna liczba: spadek 1,5 procent, czyli 1,5 cm na każdym metrze bieżącym rury, w kierunku studzienki kondensatu. Studzienka stoi w najniższym punkcie i ma automatyczny zawór pływakowy albo małą pompę zatapialną odprowadzającą wodę do drenażu lub kanalizacji deszczowej. Brak spadku albo lokalne zagłębienie oznacza kałużę w rurze, która blokuje przepływ i zaczyna gnić.

Higiena opiera się na trzech rzeczach: rurze z wewnętrzną warstwą srebra, filtrze klasy G4 na czerpni i szczelności połączeń. Filtr wymienia się dwa razy w roku, koszt wkładu to 30-60 zł. Rurę przepłukuje się co kilka lat, a przy poprawnym spadku i szczelnych uszczelkach jest to zabieg raczej kontrolny niż ratunkowy. Sprawdzanie samego przepływu w kanałach zaczyna się od podstaw, które opisałem w tekście o tym, jak sprawdzić wentylację domowym sposobem.

Ile kosztuje budowa GWC rurowego?

Około 14 900 zł brutto za nitkę DN200 o długości 40 metrów, na gruncie piaszczysto-gliniastym, bez rekuperatora. Poniżej rozbicie tej kwoty na pozycje, żebyś miał z czym porównać ofertę wykonawcy. Ceny pochodzą z 2026 roku i najbardziej wrażliwa jest w nich stawka za rurę oraz za godzinę pracy koparki.

Wariant płytowy podnosi koszty materiałowe do 18 000-22 000 zł ze względu na same płyty i grubą izolację ze styroduru. Żwirowy bywa tańszy w materiałach, bo płukany żwir kosztuje 90-110 zł za tonę, ale nakład pracy ręcznej i ryzyko błędu są w nim najwyższe. Jeśli równolegle rozważasz centralę z wbudowaną pompą ciepła, porównanie obu rozwiązań zebrałem w materiale o tym, jak wypada rekuperacja z pompą ciepła.

Jak wykonać rurowy GWC krok po kroku?

Poniżej procedura, którą prowadzę na budowie od pierwszego odwiertu próbnego do podłączenia trójnika przy rekuperatorze. Całość to dwa, trzy dni robocze, przy czym pierwszy krok wykonuje się z wyprzedzeniem, najlepiej wiosną, kiedy poziom wód gruntowych jest najwyższy w roku.

1. Zrób odwiert geotechniczny albo wykop próbny na 2,5 metra i sprawdź, czy pojawia się woda. Jeśli tak, odpuść rury łączone na uszczelki i przejdź na rury zgrzewane elektrooporowo albo na wariant płytowy. Wyznacz trasę z zachowaniem minimum 2 metrów odstępu od fundamentów i od granicy działki.

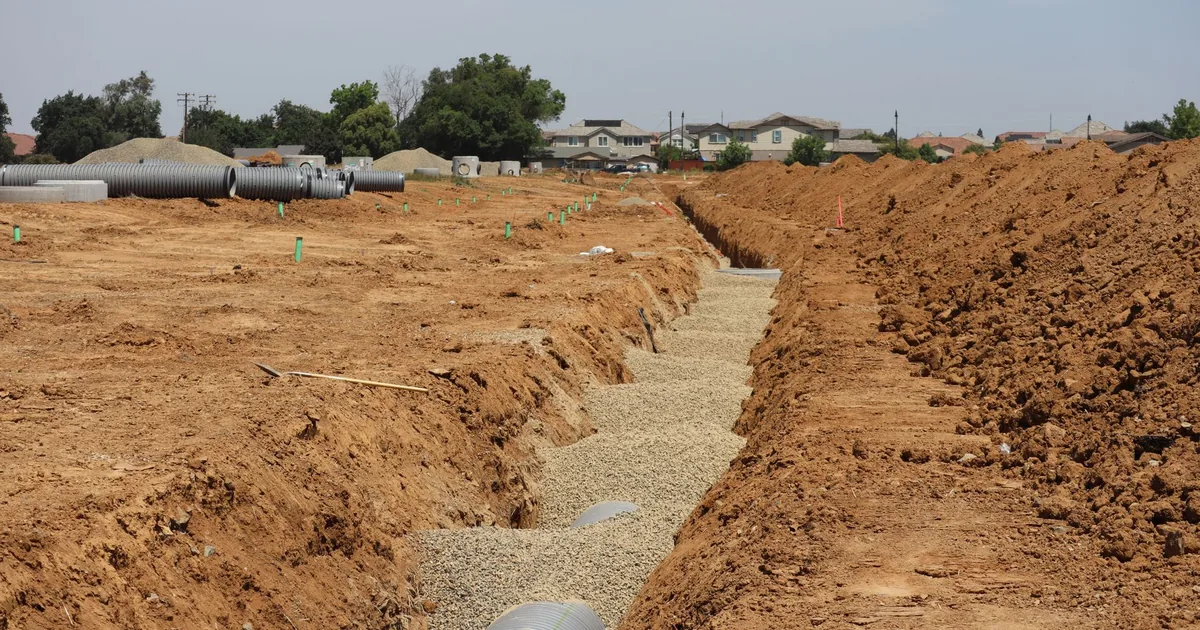

2. Wykonaj wykop szeroki na 60 cm i głęboki na 2,1 metra. Na dnie rozłóż 15 cm zagęszczonego piasku i uformuj spadek 1,5 cm na każdym metrze w stronę przyszłej studzienki. Ten etap decyduje o wszystkim, co wydarzy się później z kondensatem.

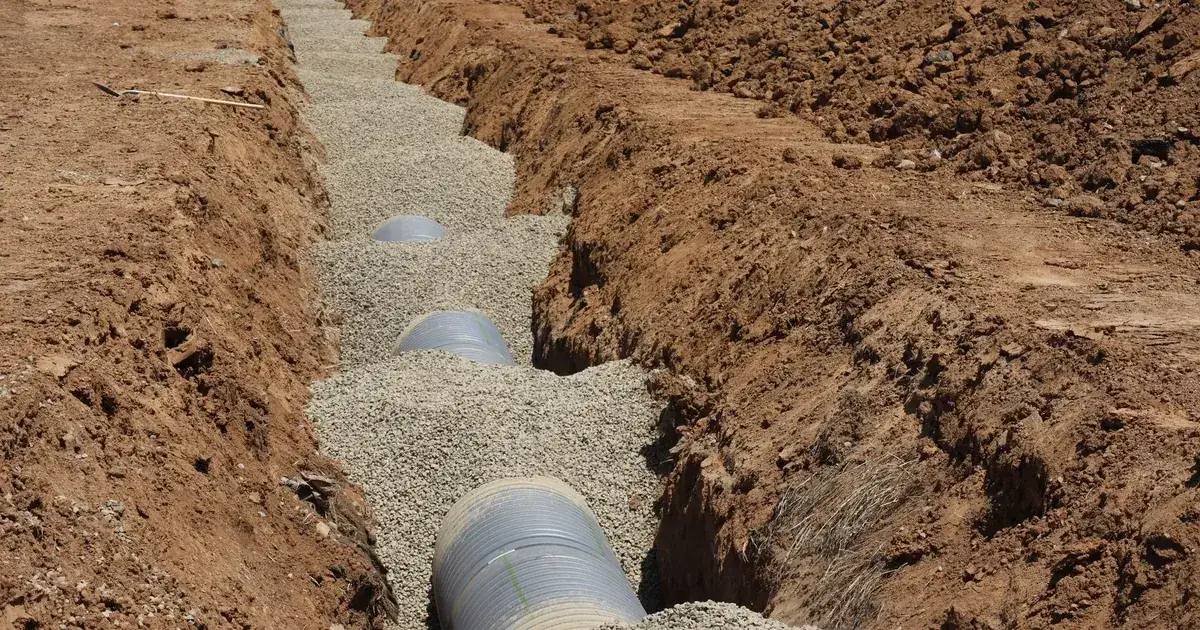

3. Układaj rury DN200 z warstwą srebra, łącząc je na wcisk z płynem poślizgowym i uszczelkami wargowymi. Kontroluj spadek łatą i poziomicą co kilka metrów, nie na oko – rura potrafi osiąść na miękkiej podsypce.
4. W najniższym punkcie zamontuj szczelną studzienkę kondensatu z zaworem pływakowym albo pompą zatapialną, z odprowadzeniem do drenażu lub kanalizacji deszczowej.
5. Przeprowadź rurę do budynku przez ścianę fundamentową szczelnym przejściem łańcuchowym osadzonym w tulei. Na początku rurociągu postaw pionową czerpnię ze stali nierdzewnej, wystającą 1,2 metra ponad teren, z siatką przeciw owadom i filtrem G4.
6. Wewnątrz podłącz rurę do czerpni rekuperatora przez trójnik z przepustnicą przełączającą między czerpnią gruntową a ścienną. Bez tego obejścia nie wyłączysz wymiennika na noc w upale ani w okresach przejściowych.
7. Przed zasypaniem wykonaj próbę szczelności i przepłucz układ, a dopiero potem zasypuj warstwami po 30 cm, zagęszczając każdą z osobna. Zasypanie jednym rzutem kończy się osiadaniem terenu nad rurą i naprężeniami na złączach.

Kiedy gruntowy wymiennik ciepła się nie opłaca?

W czterech sytuacjach i w każdej z nich lepiej wydać te 15 000 zł na coś innego. Pierwsza to wysoki poziom wód gruntowych. Usuwałem instalację u klienta, który uparł się na wymiennik rurowy na działce 400 m², gdzie wiosną woda stała 80 cm pod poziomem terenu. Rury po prostu wypłynęły, złącza się rozeszły i cały układ zalało. Szczelne pakiety płytowe z hydroizolacją owszem, istnieją, ale ich montaż w wodzie podnosi koszty wykonawcze o 40 procent.

Druga sytuacja to za mała działka. Rurowy GWC potrzebuje pasa o długości 20-25 metrów i szerokości 2-3 metrów, wariant płytowy 30-50 m² wolnego gruntu, nad którym nie stoi budynek i nie jeździ nic cięższego od kosiarki. Trzecia to suchy piasek, w którym przewodność spada poniżej 0,8 W na metr i kelwin, a rurociąg trzeba wydłużyć o 30-40 procent, przez co rachunek ekonomiczny się rozjeżdża.

Czwarta sytuacja jest najmniej oczywista: dom, w którym i tak stoi już pompa ciepła powietrze-woda albo centrala z wbudowaną pompą. Te urządzenia same radzą sobie z zabezpieczeniem wymiennika przed szronieniem i z chłodzeniem, więc GWC dokłada 15 000 zł do funkcji, która częściowo już działa. Przy okresie zwrotu 12-15 lat i żywotności instalacji rzędu 30 lat marginesu na taki dublet nie ma zbyt wiele.

Najczęstsze pytania o gruntowy wymiennik ciepła

Czy gruntowy wymiennik ciepła ma sens przy nowym domu?

Ma, jeśli działka jest sucha, duża i wykop robi się przy okazji innych robót ziemnych, bo wtedy koparka i tak stoi na placu. Przy budowie od zera koszt wchodzi w budżet inwestycji, a nie w osobny wydatek po latach. Na gotowej, zagospodarowanej działce z trawnikiem i podjazdem rachunek wygląda znacznie gorzej.

Co daje gruntowy wymiennik ciepła w liczbach?

Zimą 15-20 stopni darmowego podgrzania powietrza i oszczędność 300-500 kWh prądu na nagrzewnicy wstępnej w ciągu sezonu. Latem schłodzenie nawiewu z 32 do 18-20 stopni i obniżenie temperatury w domu o 3-5 stopni. Do tego osuszenie powietrza, bo w rurze wykrapla się 10-15 litrów wody na dobę.

Czy GWC zastąpi klimatyzację w upalne lato?

Nie zastąpi. To system wspomagający, który zbija temperaturę o 3-5 stopni i osusza powietrze, ale przy dwóch tygodniach po 35 stopni dom i tak nagrzeje się od dachu i od przeszkleń. Jeśli oczekujesz stałych 21 stopni w salonie z dużymi oknami południowymi, klimatyzacja kompresorowa będzie potrzebna mimo wszystko.

Czy do domu z gotową rekuperacją można dobudować GWC?

Można, pod warunkiem że masz na działce miejsce na wykop i możliwość wpięcia się w rurę czerpną przed centralą. Wymaga to przekucia ściany zewnętrznej albo fundamentowej oraz montażu trójnika z przepustnicą przełączającą tryb pracy. Koszt takiej dobudowy jest wyższy niż przy budowie od zera o cenę odtworzenia trawnika i nawierzchni.

Czy powietrze z GWC żwirowego jest bezpieczne dla zdrowia?

Przy poprawnym wykonaniu i suchym gruncie ryzyko jest niskie, ale rośnie w okresach przestoju instalacji, gdy w wilgotnym złożu nie ma wymiany powietrza. Dlatego przy złożu żwirowym nie wyłącza się wentylacji na dłużej i kontroluje wilgotność. Rury z powłoką srebra są pod tym względem prostsze w utrzymaniu i łatwiejsze do przepłukania.

Jak sprawdzić, czy GWC faktycznie pracuje?

Najprościej dwoma termometrami: jednym na zewnątrz przy czerpni, drugim na króćcu przed rekuperatorem. Zimą przy minus 10 stopniach na zewnątrz przed centralą powinno być powyżej zera, latem przy 30 stopniach na zewnątrz około 20 stopni. Brak różnicy oznacza zapchaną rurę, zamkniętą przepustnicę albo wodę w najniższym punkcie. Przy okazji zajrzyj też do kratek wywiewnych – jak ocenić sam ciąg w kominie wentylacyjnym, opisałem osobno.

Co z tego wynika przed budową

Gruntowy wymiennik ciepła rurowy to około 15 000 zł, dwa dni koparki i trzy parametry, których nie wolno pomylić: głębokość 1,8-2,2 m, spadek 1,5 procent i rura dedykowana zamiast kanalizacyjnej. Na suchej, dużej działce, przy budowie od zera i przy rekuperacji bez pompy ciepła układ ma sens i przez trzydzieści lat pracuje praktycznie bezobsługowo. Przy wysokiej wodzie gruntowej, na małej parceli albo obok pompy ciepła te same pieniądze zrobią więcej pożytku w izolacji albo w fotowoltaice. Budujesz właśnie dom i zastanawiasz się nad GWC? Napisz w komentarzu, jaki masz grunt i poziom wody – od tego zaczyna się każda taka decyzja.
