Otwornice do betonu – widiowa czy diamentowa i kiedy udar

Straciłem trzy godziny i koronkę za trzysta złotych, bo nie zdjąłem palca ze spustu, kiedy młot zaczął piszczeć metalem o metal. Robiłem przepust pod instalację w ścianie nośnej z wielkiej płyty, koronka diamentowa szła jak w maśle, aż nagle posuw stanął. Zamiast wycofać narzędzie, docisnąłem mocniej i dodałem udar, bo przecież „zaraz przejdzie”. Przeszło. Dwa segmenty diamentowe zostały w otworze, trzeci odpadł przy wyciąganiu, a resztę dnia spędziłem na jeżdżeniu po hurtowniach z nadzieją, że ktoś ma na stanie tę samą średnicę.

Otwornice diamentowe do betonu robią rzecz, której nie potrafi żadne inne narzędzie ręczne: przecinają pręt zbrojeniowy razem z betonem, nie rozbijając krawędzi otworu. Warunek jest jeden i nie ma od niego wyjątku. Udar musi być wyłączony przez cały czas pracy, także wtedy, gdy wydaje ci się, że to tylko na chwilę.

Wycięcie otworu fi 68 mm pod puszkę w betonie C20/25 zajmuje od dwóch do pięciu minut, licząc z wybiciem rdzenia. Koronka diamentowa tej średnicy razem z adapterem kosztuje w 2026 roku 180-420 zł, widiowa 65-140 zł. Poziom trudności średni, ale sprzęt jest ciężki i głośny, więc ochronniki słuchu i maska przeciwpyłowa nie podlegają dyskusji.

Dlaczego beton niszczy koronki szybciej niż inne materiały?

Bo nie jest jednorodny. Beton to kompozyt: miękkie lepiszcze cementowe plus twarde kruszywo, najczęściej otoczaki kwarcowe albo bazaltowe o twardości sięgającej 7 w skali Mohsa. Narzędzie idzie przez matrycę cementową bez oporu, a potem w ułamku sekundy trafia na kamień twardszy od własnych zębów.

W żelbecie dochodzi drugi problem. Projektanci nie żałują stali, więc prędzej czy później przy otworze pod puszkę natrafisz na pręt fi 8, 10, a przy słupach nawet 16 mm. Uderzenie udarem pneumatycznym w stalowy pręt tanią koronką widiową to gwarantowane wyłamanie kilku zębów i zablokowanie wrzeciona maszyny. Widziałem sprzęgła przeciążeniowe spalone w ten sposób w kilkanaście sekund.

Trzecia rzecz to głębokość. Otwór pod puszkę ma 45-50 mm, ale przepust wentylacyjny albo kanalizacyjny to już 25-40 cm litego materiału. Na takiej długości pył cementowy przestaje wypadać sam z siebie i zaczyna kleić się w szczelinie między korpusem a ścianą otworu. Stąd bierze się większość zakleszczeń, o których piszę niżej. Podobne kłopoty z niejednorodnym podłożem dopadają przy posadzkach, dlatego przed wylewką sprawdź, co napisałem o zagęszczaniu podbudowy pod jastrych.

Koronka widiowa czy diamentowa – czym wiercić w betonie?

Widiowa do betonu niezbrojonego, cegły i silikatu. Diamentowa do żelbetu, wielkiej płyty i betonów klasy C30/37 i wyżej. Różnica w cenie jest trzykrotna, ale przy jednym przewiercie przez zbrojenie widiowa koronka potrafi zamienić się w złom.

Otwornica widiowa ma korpus z przylutowanymi zębami z węglika spiekanego i wiertło pilotujące w osi. Pracuje wyłącznie z udarem, bo mechanizm jest prosty: udar rozbija strukturę betonu, a zęby wygarniają rozdrobnione kruszywo na zewnątrz. W niezbrojonym betonie, pustaku ceramicznym i silikacie radzi sobie znakomicie i kosztuje 65-140 zł za średnicę fi 68 mm.

Otwornica diamentowa segmentowa nie ma zębów. Na obwodzie stalowego korpusu przyspawano laserowo segmenty z ziarnem diamentowym zatopionym w twardym spoiwie metalowym. Diament ściera beton i przecina stal, ale robi to wyłącznie ruchem obrotowym, bez uderzeń. Spawanie laserowe, w odróżnieniu od lutowania, wytrzymuje pracę na sucho przy wysokich temperaturach, dlatego te koronki nadają się do żelbetu, gdzie stal potrafi mocno nagrzać segment.

Czy otwornicę do betonu wierci się z udarem?

Widiową tak, diamentową nigdy. To jedno pytanie odpowiada za większość zniszczonego osprzętu na budowach, bo obie koronki wyglądają podobnie i wkłada się je w ten sam uchwyt.

Przy koronce widiowej udar jest warunkiem działania. Bez uderzeń zęby z węglika tylko gładzą powierzchnię betonu i nagrzewają się, aż lutowie puści. Energia udaru rzędu 2,2-3,5 J rozbija matrycę cementową, a obrót wygarnia urobek. Wyłączasz udar tylko w jednej sytuacji: gdy zorientujesz się, że pod koroną jest stal.

Przy koronce diamentowej udar jest wyrokiem. Segment diamentowy to spiek metalu z ziarnem, przystosowany do naprężeń ścinających, a nie do uderzeń wzdłuż osi. Pierwsze mocne uderzenie mikropęka spoinę spawalniczą, a po kilkunastu sekundach segment odchodzi od korpusu i zostaje w otworze. Zdarza się, że wylatuje z otworu z prędkością pocisku, dlatego przy takiej pracy okulary ochronne to nie jest dobra rada, tylko warunek zdrowia.

Uwaga BHP: pył z wiercenia w betonie zawiera krzemionkę krystaliczną. Odsysaj go odkurzaczem przemysłowym z filtrem M albo pracuj w półmasce z filtrem P2, bo skutków tego pyłu w płucach nie da się odwrócić.

SDS-Plus czy SDS-Max – jaki uchwyt do jakiej średnicy?

Do fi 82 mm wystarczy SDS-Plus, powyżej tej średnicy potrzebujesz SDS-Max. Przekroczenie tej granicy niszczy nie osprzęt, tylko maszynę, a to zupełnie inne pieniądze.

Uchwyt SDS-Plus ma trzpień o średnicy 10 mm i jest przeznaczony do lekkich prac instalacyjnych. Obsłuży koronki od fi 35 do maksymalnie fi 68-82 mm, czyli otwory pod pojedyncze i podwójne puszki elektryczne. Wymaga młotowiertarki o energii udaru 2,2-3,5 J, takiej jak klasyczne maszyny dwukilogramowe. Próba założenia na taki uchwyt korony fi 100 mm kończy się spaleniem sprzęgła i ukręceniem trzpienia przy samym gnieździe, co widziałem osobiście kilka razy.

Uchwyt SDS-Max ma trzpień 18 mm i jest standardem przemysłowym. Pracuje z koronami od fi 80 do fi 150 mm, czyli przy przepustach pod kanalizację, kanały wentylacyjne i przejścia instalacji klimatyzacji. Wymaga młota o energii pojedynczego udaru 7-15 J i masie 6-8 kg, obsługiwanego zawsze oburącz, z działającym sprzęgłem przeciążeniowym.

Adaptery przejściowe z chwytu SDS na gwint koronki M16 albo M22 muszą być kute z hartowanej stali stopowej, na przykład 40Cr. Tanie zamienniki z miękkiej stali wyginają się przy pierwszym zakleszczeniu i zaczynają bić, co widać po nierównej krawędzi otworu.

Jakie średnice otwornic do betonu są potrzebne?

Cztery średnice zamykają większość prac instalacyjnych: 68, 82, 125 i 152 mm. Reszta to zamówienia pod konkretne zlecenie.

Fi 68 mm wchodzi pod pojedynczą puszkę podtynkową fi 60 mm. Fi 82 mm obsługuje puszki podwójne i potrójne w standardowym rozstawie 71 mm, przy czym alternatywą jest wycięcie dwóch łączących się otworów fi 68 mm i wykucie środkowego mostka dłutem płaskim. Fi 100-125 mm to przepusty pod rury kanalizacyjne i przewody wentylacyjne. Fi 152 mm rezerwuje się pod czerpnie i wyrzutnie rekuperacji oraz pod przejścia klimatyzacji z odpływem skroplin.

Przy doborze średnicy do rury zawsze doliczaj luz. Pod rurę kanalizacyjną fi 110 mm bierzesz koronę fi 120 albo 125 mm, bo te 10-15 mm zapasu potrzebujesz na wprowadzenie rury pod właściwym spadkiem i na piankę uszczelniającą przepust. Otwór wykonany dokładnie na wymiar rury jest bezużyteczny: rura wejdzie tylko idealnie prostopadle, a wtedy nie ma jak zrobić spadku.

Co zrobić, gdy koronka trafi na pręt zbrojeniowy?

Reakcja w pierwszych dwóch sekundach decyduje o tym, czy skończysz otwór, czy pojedziesz po nową koronkę. Sygnały są jednoznaczne: posuw staje w miejscu, dźwięk pracy zmienia się w metaliczny pisk, a z otworu zamiast szarego pyłu lecą drobne, ciemne opiłki stali.

1. Przy koronce widiowej wyłącz udar natychmiast. Wyciągnij narzędzie ze ściany. Włóż w otwór długie wiertło do betonu z czteroostrzową głowicą pełnowęglikową i przewierć sam pręt w osi. Gdy rozbijesz stal w strefie oporu, wróć koroną i dokończ wycinanie betonu wokół pręta.
2. Przy koronce diamentowej zmniejsz docisk o mniej więcej jedną trzecią. Utrzymuj stabilne obroty, bez udaru, i pozwól segmentom przecinać stal ściernie. Co jakieś 20 sekund wycofuj koronę z otworu, żeby schłodziła się powietrzem, bo rozgrzana stal potrafi zapiec spoiwo.
3. Sprawdź, czy pręt nie jest głównym zbrojeniem nośnym. W słupie, nadprożu i wieńcu przecinanie prętów jest niedopuszczalne bez opinii konstruktora. W ścianie osłonowej i w stropie kanałowym przecięcie pojedynczego pręta rozdzielczego zwykle nie zmienia nośności, ale to nie jest decyzja do podjęcia na oko.

Jak wyciąć otwór fi 68 mm pod puszkę krok po kroku?

Cała procedura na koronce widiowej z udarem zajmuje przy odrobinie wprawy jakieś trzy minuty na otwór.

1. Nawiercenie prowadzące. Wyznacz środek puszki. Wywierć wiertłem fi 8 albo fi 10 mm, w zależności od adaptera, prosty otwór osiowy o głębokości 50-60 mm. To on prowadzi świder korony i nie pozwala jej bić na boki.

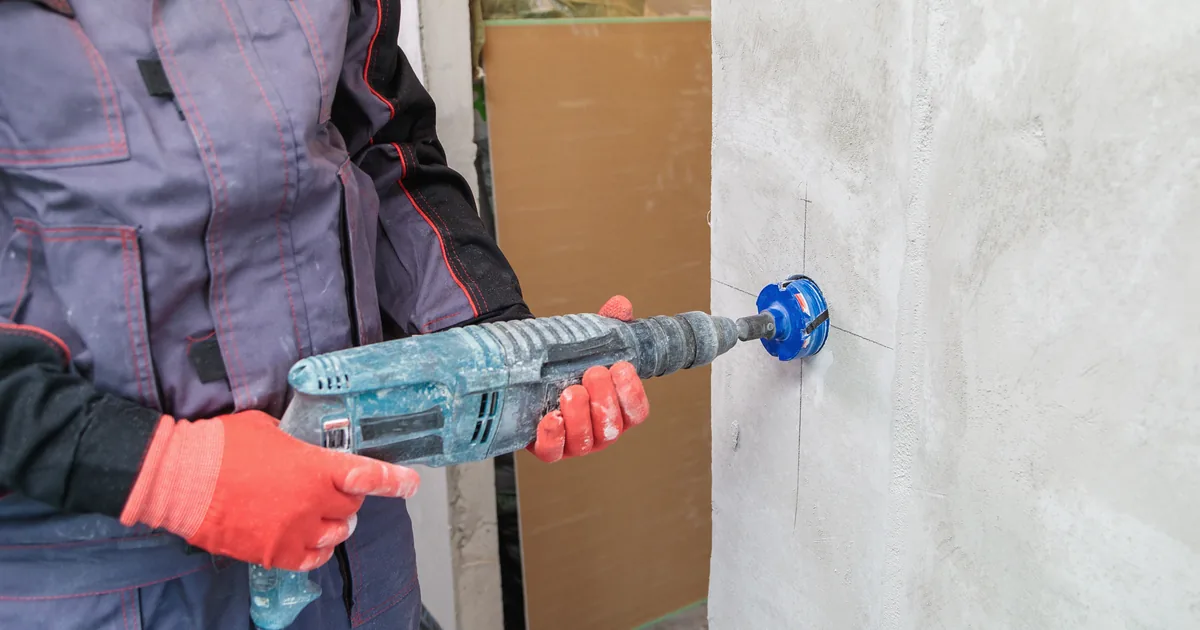

2. Wiercenie właściwe. Nakręć korpus otwornicy fi 68 mm na adapter ze świdrem i zablokuj śrubę mocującą. Włóż zestaw w uchwyt SDS-Plus, włącz tryb wiercenia z udarem i wprowadź świder w nawiercony otwór. Dociskaj równomiernie, aż korpus schowa się w ścianie na pełną głębokość, zwykle 45-50 mm.
3. Wybicie rdzenia. Wyciągnij koronę. W ścianie zostanie lity walec betonu. Zamień osprzęt na płaskie dłuto SDS-Plus, przełącz maszynę w tryb samego kucia bez obrotów i kilkoma uderzeniami odłam rdzeń u podstawy.

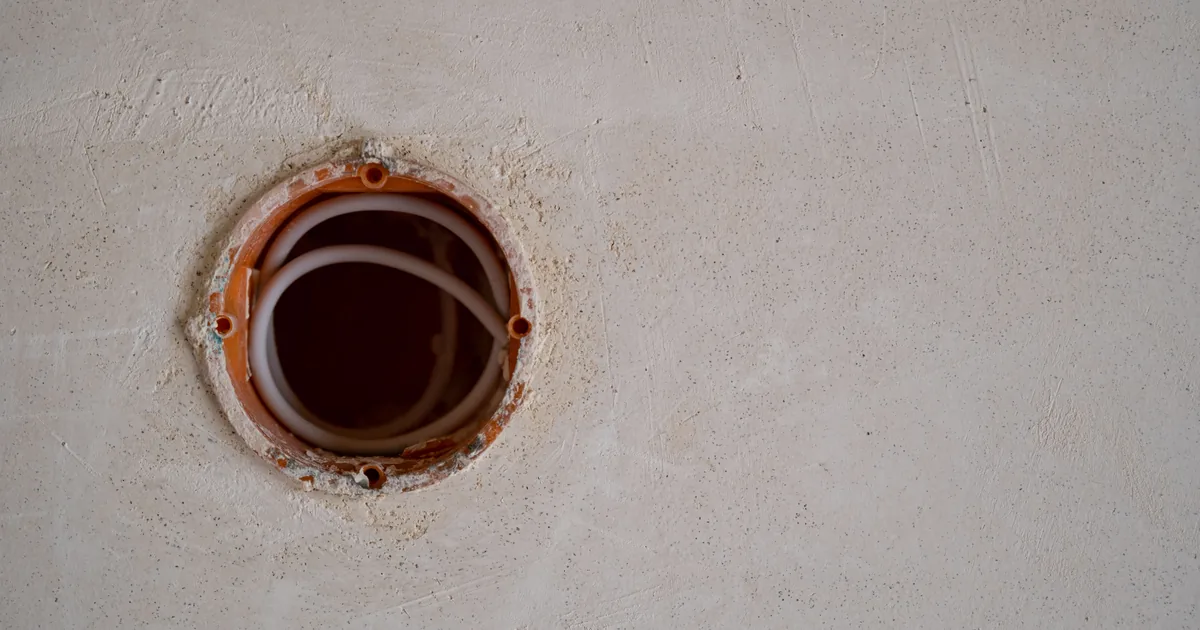

4. Odpylenie i przymiarka. Wsuń rurę odkurzacza na dno otworu i wybierz cały pył cementowy. Czysty beton to warunek, żeby gips montażowy związał z pełną siłą. Włóż puszkę na próbę: jej krawędź musi schować się równo z płaszczyzną tynku.

Jak wyjąć zablokowaną otwornicę ze ściany?

Koronka zakleszczona na głębokości 15 cm w ścianie fundamentowej to jeden z tych momentów, w których wygrywa cierpliwość. Szarpanie maszyną do tyłu urywa gwint adaptera albo wyrywa uchwyt z młota, a wtedy do zablokowanej korony dochodzi serwis elektronarzędzia.

• Lewe obroty krótkimi impulsami. Wyłącz udar, przełącz kierunek obrotów wrzeciona i wciskaj spust krótko, jednocześnie delikatnie ciągnąc maszynę do siebie. Ruch wsteczny uwalnia drobiny kruszywa zaklinowane między korpusem a ścianą otworu.
• Klucz nastawny i opukiwanie. Odłącz elektronarzędzie od adaptera. Zaciśnij duży klucz nastawny na płaskich podcięciach adaptera i wykonuj ruchy wahadłowe w obie strony, opukując przy tym korpus gumowym młotkiem. Wibracje kruszą zapieczony pył.
• Otwory odciążające. Przy zakleszczeniu na amen weź długie wiertło fi 8-10 mm i wywierć dwa albo trzy otwory tuż obok zewnętrznej ścianki uwięzionej korony. Zdejmujesz w ten sposób naprężenie kruszywa i korona wychodzi bez siłowania.

A czym wiercić gres i stal?

Koronka do betonu w płytce ceramicznej nie ma czego szukać. Widiowe zęby ślizgają się po szkliwie i przy pierwszym uderzeniu udaru rozłupują kafel od otworu do narożnika, a segment diamentowy do betonu jest zbyt gruboziarnisty i wyszczerbia krawędź. Przepaść widać też w obrotach: w gresie pracuje się na 10 000-12 000 obr./min, w betonie na 600-2000.

W gresie, granicie i szkle pracują koronki lutowane próżniowo o drobnym nasypie, prowadzone bez udaru i z chłodzeniem. Technikę wejścia w gładką płytkę i sposób na to, żeby nie rozłupać jej przy wylocie, opisałem w poradniku o tym, jakie otwornice do gresu mają sens przy poszczególnych grubościach.

W blachach, profilach i stali nierdzewnej rządzą z kolei zupełnie inne prędkości: setki obrotów na minutę zamiast tysięcy, plus chłodzenie olejem albo pastą. Wszystkie wartości i dobór między bimetalem a węglikiem zebrałem przy otwornicach do stali i blachy.

Co zapamiętać przed pierwszym przepustem w betonie?

Otwornice diamentowe do betonu kupuje się wtedy, gdy w ścianie jest stal albo beton wysokiej klasy. Do wszystkiego innego wystarczy widiowa za 65-140 zł i młotowiertarka z udarem 2,5 J. Granicę uchwytu masz przy fi 82 mm, granicę zdrowego rozsądku przy trzecim pręcie zbrojeniowym w tym samym otworze, bo wtedy trzeba przesunąć puszkę, a nie przecinać zbrojenie.

Moja koronka za trzysta złotych rozsypała się przez jedną decyzję podjętą w dwie sekundy. Jak wam poszło z żelbetem? Napiszcie w komentarzu, ile prętów trafiliście w jednej ścianie, bo rekord, jaki znam, to cztery na jednym otworze pod puszkę.

Najczęstsze pytania o otwornice do betonu

Jaka otwornica do betonu jest najlepsza?

Nie ma jednej. W betonie niezbrojonym, cegle i silikacie najlepiej wypada koronka widiowa z udarem za 65-140 zł, bo jest szybka i tania w eksploatacji. W żelbecie i wielkiej płycie wygrywa korona diamentowa segmentowa spawana laserowo za 180-420 zł, bo przechodzi przez pręty bez wykruszania. Kupowanie diamentowej do zwykłych ścianek działowych to przepłacanie.

Na co montuje się otwornice do betonu?

Na adapter z chwytem SDS-Plus albo SDS-Max, zakończony gwintem M16 lub M22, w który wkręca się korpus korony. Adapter ma też gniazdo na wymienne wiertło pilotujące. Koronki diamentowe do pracy bez udaru montuje się dodatkowo na wiertarkach z uchwytem trójszczękowym albo na statywach wiertniczych przy głębokich przewiertach.

Dlaczego otwornica widiowa gubi zęby po kilku minutach pracy?

Najczęściej przez uderzenie w zbrojenie przy włączonym udarze albo przez przegrzanie korony przy pracy bez wycofywania. Wyciągaj narzędzie z otworu co 15-20 sekund, żeby wydmuchać pył i schłodzić zęby powietrzem. Drugi powód to zbyt wysokie obroty: przy fi 68 mm nie przekraczaj 900 obr./min.

O ile większą koronkę wybrać pod rurę kanalizacyjną fi 110 mm?

Minimum fi 120 mm, wygodniej fi 125 mm. Luz 10-15 mm jest potrzebny na wprowadzenie rury z zachowaniem spadku i na wypełnienie przepustu pianką albo zaprawą. Przy przejściu przez przegrodę oddzielenia pożarowego luz wypełnia się wyłącznie masą ogniochronną o odpowiedniej klasie.

Jakiego młota potrzebuję do otwornicy SDS-Max fi 120 mm?

Ciężkiego młota udarowo-obrotowego o masie 6-8 kg, mocy powyżej 1300 W i energii pojedynczego udaru minimum 8-11 J. Maszyna musi mieć sprawne sprzęgło przeciążeniowe, bo przy tej średnicy zakleszczenie korony potrafi obrócić cały korpus narzędzia razem z operatorem.
