Podłogówka w płycie – 6000 zł za jedną przebitą rurę

Bezwładność płyty grzewczej nie jest wadą. Wadą jest sterowanie, które ktoś do niej dobrał jak do kaloryfera, i harmonogram budowy ułożony tak, jakby dało się coś w tej płycie później poprawić. Przez trzy dekady w budowlance widziałem kilkanaście takich instalacji i tylko jedna sprawiała kłopoty z powodu samej technologii. Reszta problemów brała się z decyzji podjętych przed wylaniem betonu, czyli w momencie, kiedy jeszcze wszystko dało się zmienić za darmo.

Podłogówka w płycie fundamentowej działa i działa dobrze, o czym pisałem szerzej przy okazji kosztów i wykonania ogrzewania podłogowego w płycie fundamentowej. Ten tekst jest o rachunku, który przychodzi wtedy, gdy coś w tej technologii pójdzie nie tak. Nie o teorii, tylko o fakturach: ile kosztuje znalezienie przebitej rury, ile kosztuje oszczędność na izolacji, ile kosztuje źle dobrana posadzka i w jakich sytuacjach tej technologii po prostu nie warto brać.

Każdą pozycję rozpisałem w złotówkach, bo tylko tak widać, gdzie leży realne ryzyko. Sama diagnostyka przy awarii to wydatek 1500-2500 zł, naprawa kolejne 3000-4500 zł, a przygotowanie dokumentacji, która pozwala tego uniknąć, kosztuje jeden dzień pracy przed betonowaniem. Poziom trudności decyzji jest wysoki, bo zapada raz i na zawsze.

Ile kosztuje naprawa przebitej pętli w płycie fundamentowej?

Sześć tysięcy złotych, licząc diagnostykę i robotę, i to przy jednym punkcie uszkodzenia znalezionym w rozsądnym czasie. Wezwano mnie na budowę pod Piasecznem, gdzie ekipa od ścianek działowych przewierciła rurę grzewczą, wiercąc kołki pod profil UW70. Zamiast sprawdzić projekt, kręcili na oko. Rachunek rozłożył się tak:

Najdroższa pozycja to nie naprawa, tylko szukanie. Woda w grubym betonie rozlewa się pod płytą i wychodzi na wierzch nawet trzy metry od miejsca przebicia, więc bez sprzętu można kuć na ślepo przez tydzień. Gdyby inwestor miał komplet zdjęć instalacji z przyłożoną miarką, cała diagnostyka sprowadziłaby się do obejrzenia dwóch fotografii i kosztowała zero.

Osobna sprawa to naruszenie konstrukcji. Kucie na głębokość 15 cm w płycie gęsto zbrojonej prętami fi 10 albo fi 12 przecina zbrojenie i lokalnie obniża nośność. Przy jednym punkcie kierownik budowy zwykle to akceptuje po odtworzeniu prętów i zabetonowaniu chemią skurczową. Przy trzech punktach w jednym rejonie zaczyna się rozmowa o ekspertyzie konstrukcyjnej, a to kolejne 3000-5000 zł.

Co kosztuje oszczędność na izolacji pod płytą?

Około 1200-1600 zł rocznie na rachunku za prąd, przy domu 120 m2 z pompą ciepła, i tego wydatku nie da się cofnąć bez rozbiórki. Płyta grzewcza styka się bezpośrednio z gruntem całą powierzchnią, więc ciepło ucieka w dół tak długo, jak długo grzejesz. W zwykłej wylewce na styropianie pod spodem jest ogrzewane pomieszczenie i strata idzie w podłogę sąsiedniej kondygnacji, czyli nigdzie.

Wymagania są tu ostre i nie da się ich obejść tańszym materiałem:

• Polistyren ekstrudowany XPS, nie EPS. Grubość minimum 150-200 mm, współczynnik lambda nie gorszy niż 0,034 W/mK, wytrzymałość na ściskanie minimum 300 kPa przy 10% odkształceniu. Koszt materiału pod płytę 100 m2 to 14-18 tysięcy złotych przy cenach 650-850 zł za metr sześcienny.
• Izolacja krawędziowa. Płyta musi być odcięta od gruntu i powietrza kielichem z XPS o grubości 120-150 mm na całym obwodzie. Nieszczelność w tym miejscu robi mostek termiczny na całej długości ściany.
• Opór cieplny przegrody. Pod płytą grzewczą celuj w R powyżej 5,5 m2K/W. Płyta bez ogrzewania zadowoli się wartością około 3,5 m2K/W, więc oszczędzanie tu odbywa się kosztem czegoś, co potem płacisz co miesiąc.

Zwykły styropian podłogowy EPS 100 ma wyższą nasiąkliwość i pod wpływem wilgoci gruntowej traci właściwości izolacyjne w perspektywie kilkunastu lat. Jeśli go tam wpuścisz, twoja podłogówka po jakimś czasie zaczyna ogrzewać grunt pod domem. Odbudowa izolacji pod wylaną płytą nie istnieje jako operacja, więc jedynym wyjściem zostaje dogrzewanie budynku czymś innym i życie z podwyższonym rachunkiem.

Dlaczego płyta reaguje na termostat dopiero po 12-24 godzinach?

Bo pod stopami masz 24-30 m3 betonu ważącego 60-75 ton, a nie pięciocentymetrowy jastrych o masie dziesięć razy mniejszej. Typowa płyta pod domem jednorodzinnym o powierzchni 120 m2 ma grubość 20-25 cm. Podniesienie temperatury w pomieszczeniu o dwa stopnie wymaga pompowania czynnika przez 12, czasem 20 godzin. Zwykły jastrych anhydrytowy odpowiada na nastawę w 2-3 godziny.

Prawdziwy problem pojawia się przy schładzaniu. Wiosenny poranek, na zewnątrz minus dwa stopnie, instalacja ładuje w płytę wodę o temperaturze 32 stopni. Około jedenastej wychodzi słońce i przez duże przeszklenia dogrzewa salon do 24 stopni, a płyta przez kolejnych dziesięć godzin oddaje to, co zdążyła nagromadzić. Wietrzenie przy włączonym ogrzewaniu to wyrzucanie pieniędzy przez okno i jedyne, co ci wtedy zostaje. Ten mechanizm ma zresztą swoją cenę wpisaną w projekt domu, o czym pisałem przy okazji tego, jakie ukryte koszty niosą duże przeszklenia w małym domu.

Odpowiedzią nie jest automatyka za 150 zł z marketu, tylko sterowanie pogodowe z prognozą i czujnikiem nasłonecznienia, które wyprzedza zmianę pogody o kilkanaście godzin. Taki sterownik z montażem to 2500-5000 zł i przy płycie grzewczej nie jest dodatkiem, tylko częścią instalacji. Bez niego kupujesz sobie dom, który raz jest zimny, a raz przegrzany, i za każdym razem z opóźnieniem doby.

Sterowanie strefowe noc i dzień odpada. Obniżenie temperatury o trzy stopnie na noc nie zdąży się zrealizować przed świtem, a próba wymuszenia tego kosztuje więcej energii, niż daje oszczędności. Płyta chce jednej, stałej krzywej grzewczej o niewielkiej stromości, rzędu 0,2-0,4, i nikt nie powinien przy niej majstrować przez cały sezon.

Ile kosztuje źle dobrana posadzka na płycie grzewczej?

Od 8 do 15 tysięcy złotych przy domu 120 m2, jeśli trzeba zerwać i położyć od nowa. Płyta pracuje liniowo pod wpływem rozszerzalności cieplnej, więc materiał wykończeniowy jest stale poddawany naprężeniom ścinającym. Trzy błędy powtarzają się najczęściej.

Gruba deska lita. Parkiet dębowy o grubości 22 mm ma opór cieplny rzędu 0,15-0,18 m2K/W i działa jak izolator, odcinając ciepło od pomieszczenia. Do tego zmiany wilgotności rozsuszają deski i po dwóch sezonach masz szczeliny szerokie na 5 mm. Dopuszczalna jest deska warstwowa do 14 mm klejona klejem poliuretanowym dwuskładnikowym.

Tani klej pod gres. Klej klasy C1T pęka po pierwszej zimie i płytki odspajają się od betonu z charakterystycznym głuchym dźwiękiem przy opukiwaniu. Konieczna jest klasa C2 S1 albo C2 S2, worek 25 kg kosztuje 95-130 zł. Różnica w cenie na 120 m2 to około 1800 zł, a zerwanie i powtórne ułożenie gresu wielkoformatowego 12-18 tysięcy.

Pominięte dylatacje. Płyta grzewcza ma dylatacje skurczowe wykonane na etapie wiązania betonu i materiał posadzkowy musi je powielić co do centymetra. Taśma dylatacyjna obwodowa grubości 10-15 mm z pianki polietylenowej musi odciąć płytę od ścian nośnych na całym obwodzie. Jej brak kończy się pękaniem narożników ścian na styku z posadzką, a to naprawa tynku i malowanie w każdym pomieszczeniu.

Panele laminowane i winylowe wchodzą bez przeszkód, pod warunkiem że producent dopuszcza je na ogrzewanie podłogowe, a łączny opór podkładu i panela nie przekracza 0,15 m2K/W. Tani podkład XPS grubości 5 mm zablokuje przepływ ciepła i zniweczy sens całej instalacji, więc wybiera się podkład kwarcowy albo piankę o wysokim przewodnictwie.

Co się dzieje, gdy grunt pod płytą osiądzie nierównomiernie?

Płyta pęka, a razem z nią pękają zatopione w niej rury, i to jest jedyny scenariusz, w którym awaria obejmuje kilka pętli naraz. Monolit o grubości 20-25 cm jest sztywny i zachowuje się jak jedna wielka belka. Dopóki opiera się równomiernie na całej powierzchni, przenosi obciążenia bez problemu. Gdy pod jednym narożnikiem podbudowa osiądzie o dwa centymetry, płyta zaczyna pracować na zginanie i rysuje się od spodu, czyli w strefie rozciąganej, dokładnie tam, gdzie leży dolna siatka zbrojeniowa razem z rurami.

Powodem prawie zawsze jest podbudowa, nie sam beton. Kruszywo zagęszczone warstwami po 20-25 cm z kontrolą wskaźnika zagęszczenia daje stabilne podłoże, a zsypana jednorazowo hałda pospółki ubita jednym przejazdem zagęszczarki osiada przez kolejne dwa lata. Do tego dochodzi XPS, który przy nierównym podłożu pracuje punktowo i lokalnie się odkształca, mimo deklarowanej wytrzymałości 300 kPa.

Objawy widać wcześniej niż awarię instalacji. Pierwsza to rysa na tynku biegnąca ukośnie od narożnika okna albo drzwi, druga to spadek ciśnienia w układzie o więcej niż 0,3 bara w skali miesiąca. Jeśli oba pojawią się w jednym sezonie, zamów ekspertyzę geotechniczną, zanim zaczniesz szukać dziury w rurze. Naprawa polega wtedy na podbiciu fundamentu iniekcją geopolimerową, co kosztuje 350-700 zł za metr kwadratowy stabilizowanej powierzchni, a instalację grzewczą i tak trzeba przebadać na nowo.

Czym różni się awaria w płycie od awarii w jastrychu?

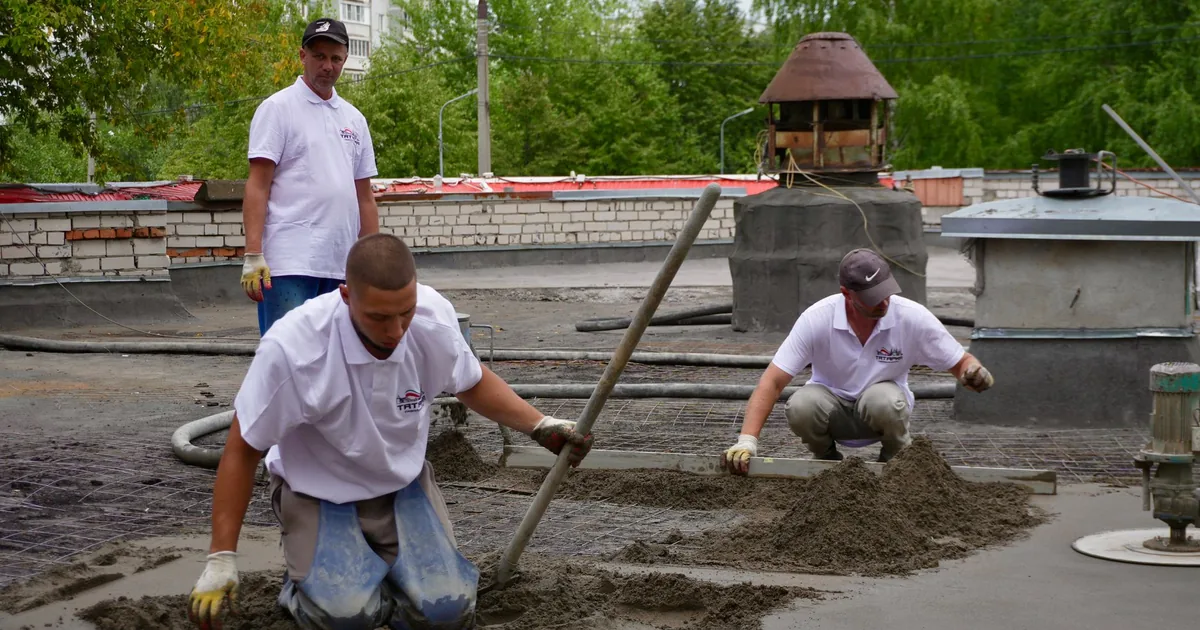

Skalą i tym, czy w ogóle da się coś zrobić. W jastrychu grubości 5 cm rozkuwasz 30 cm wylewki młotem udarowym, wciskasz złączkę i zalewasz z powrotem. Cała robota schodzi w pół dnia i kosztuje 600-1200 zł. W płycie fundamentowej ta sama usterka uruchamia procedurę opisaną wyżej.

Ostatni wiersz jest wart dopowiedzenia. Przy domu 120 m2 płyta grzewcza to 45-66 tysięcy złotych wyłożone w pierwszym miesiącu budowy, kiedy nie ma jeszcze ani ścian, ani dachu. Argument, że robisz dwie rzeczy naraz i oszczędzasz na osobnym jastrychu, jest prawdziwy w bilansie końcowym, ale nie w przepływie gotówki. Budżety budów najczęściej pękają właśnie na przepływie, nie na sumie.

Kiedy podłogówki w płycie lepiej nie robić?

Są cztery sytuacje, w których odradzam tę technologię niezależnie od budżetu, i każda z nich sprowadza się do tego samego: brak możliwości poprawki po fakcie.

1. Dom weekendowy albo używany sezonowo. Wyziębiona płyta potrzebuje 3-5 dni na powrót do temperatury użytkowej. Wyjeżdżasz w piątek, wracasz w piątek i grzejesz do wtorku. Utrzymywanie stałej temperatury dyżurnej 18 stopni przez pustą zimę kosztuje więcej niż wszystko, co zaoszczędzisz na braku jastrychu.
2. Projekt bez zamkniętej aranżacji wnętrz. Przed wjazdem koparki musisz mieć rozrysowane ścianki działowe, meble kuchenne, wannę, brodzik i miejsce pod ciężki sejf czy kominek. Zmiana układu po wylaniu płyty nie istnieje, a wiercenie w miejscu z rurą kosztuje 6000 zł.
3. Ekipa bez doświadczenia w płytach grzewczych. Beton wylewa się na instalację będącą pod stałym ciśnieniem roboczym 3-4 barów, z manometrem podłączonym do rozdzielacza i obserwowanym przez cały czas betonowania. Ekipa, która pierwszy raz to słyszy, wyleje beton na puste rury, a napór mieszanki zgniecie przekrój PEX-a i zmniejszy przepływ o połowę. Tego nie widać do pierwszego sezonu grzewczego.
4. Rozłożony budżet z finansowaniem etapami. Ta technologia wymaga największego wydatku na samym początku. Jeśli finansujesz budowę transzami z bieżących dochodów, tradycyjna wylewka rozkłada koszt na etap, w którym dom ma już dach i można pracować niezależnie od pogody.

Poza tymi czterema przypadkami płyta grzewcza jest rozwiązaniem, które broni się samo, zwłaszcza w parze z pompą ciepła. Niska temperatura zasilania 28-32 stopni pozwala pompie pracować z wysokim współczynnikiem COP przez cały sezon, a brak jastrychu skraca budowę o kilka tygodni schnięcia.

Jak zabezpieczyć się przed rachunkiem za naprawę?

Jednym dniem pracy przed betonowaniem, który kosztuje zero złotych i eliminuje najdroższą pozycję z całej listy. Kolejność jest sztywna i sprawdza się od lat:

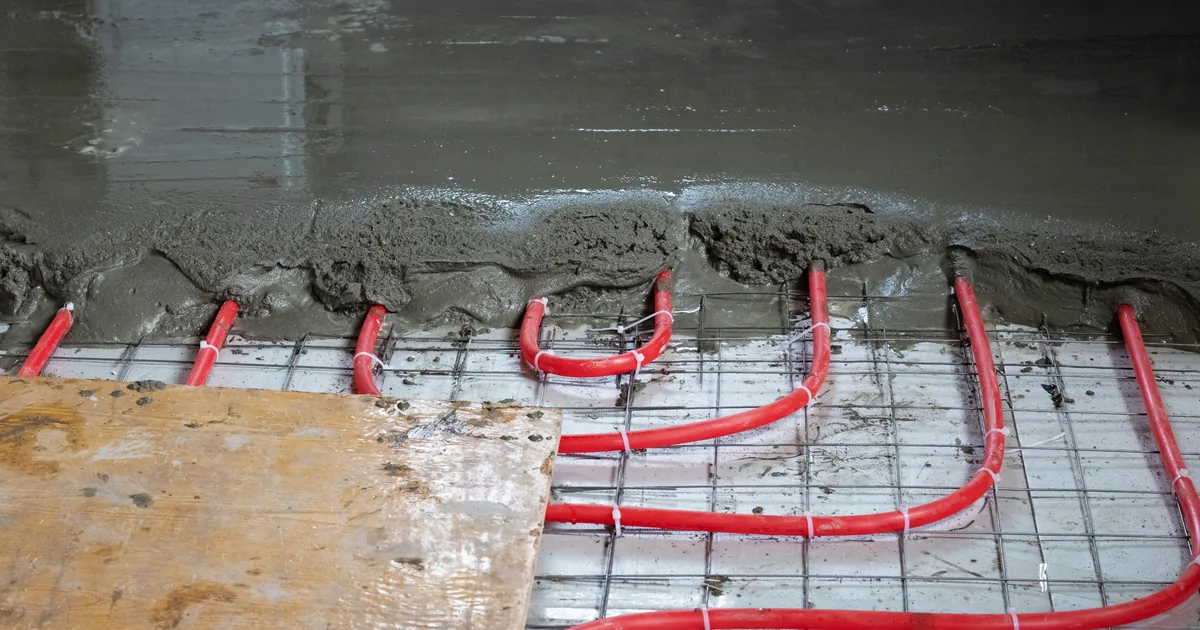

1. Dokumentacja fotograficzna z miarką. Zanim spadnie pierwsza fala betonu, zrób kilkaset zdjęć w wysokiej rozdzielczości z taśmą mierniczą przyłożoną do krawędzi szalunku. Każdy odcinek pętli ma być widoczny razem z odległością od dwóch prostopadłych krawędzi płyty.
2. Wpis do dziennika budowy. Kierownik potwierdza rozstaw pętli, najczęściej co 10 albo 15 cm, i nanosi rzeczywisty przebieg na projekt wykonawczy. To dokument, nie formalność, i ratuje przy sporze z wykonawcą.
3. Próba ciśnieniowa 6 barów przez 24 godziny. Spadek nie może przekroczyć 0,2 bara. Późną jesienią napełniasz instalację wodą z płynem niezamarzającym. Protokół podpisuje hydraulik i kierownik.

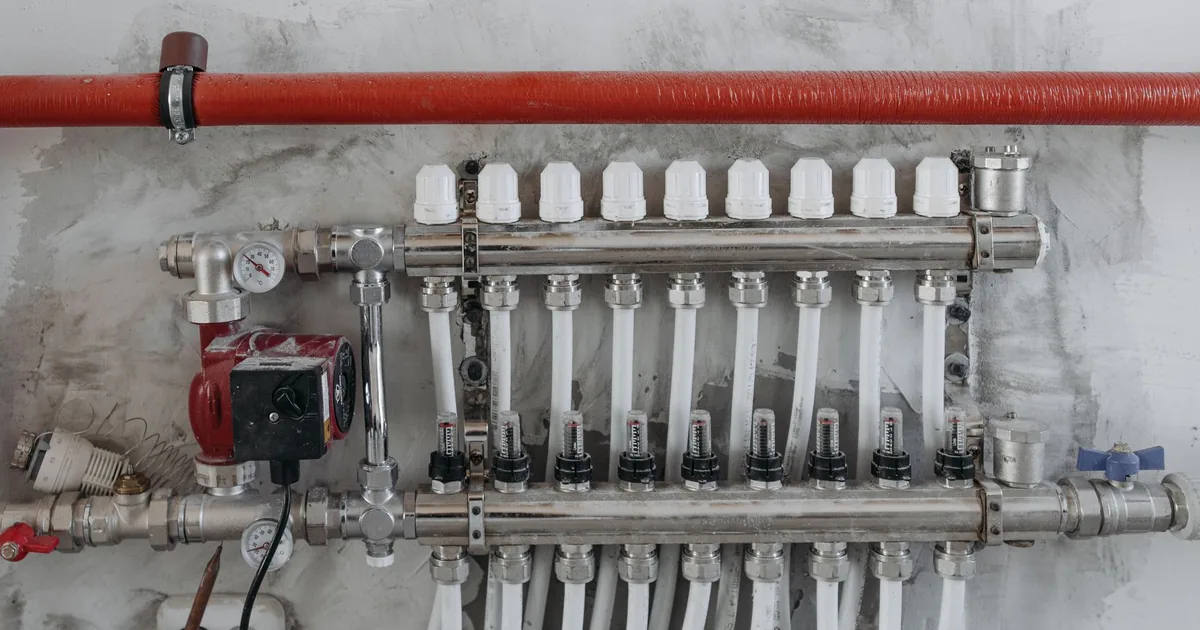

4. Manometr pod obserwacją w trakcie betonowania. Ciśnienie robocze 3-4 bary, jedna osoba pilnuje wskazania przez cały czas pracy pompy do betonu. Nagły spadek oznacza przebicie i zatrzymanie betonowania, dopóki rura jest jeszcze dostępna.
5. Reżim pielęgnacji i wygrzewania. Przez pierwsze 7 dni polewanie wodą i przykrycie folią. Pierwsze uruchomienie nie wcześniej niż po 21-28 dniach, start od 20 stopni zasilania i podnoszenie o 2 stopnie na dobę do 35 stopni. Cały protokół wygrzewania zajmuje około trzech tygodni.

Punkt pierwszy jest najtańszy i najczęściej pomijany. Kosztuje dwie godziny z telefonem w ręku, a przy awarii oszczędza 2200 zł na samej lokalizacji uszkodzenia i kilka dni postoju budowy.

Najczęstsze pytania o wady podłogówki w płycie

Co zrobić, gdy jedna pętla w płycie okaże się uszkodzona?

Jeśli naprawa wymagałaby kucia żelbetu w kilku miejscach, tańszym rozwiązaniem bywa odcięcie pętli na rozdzielaczu i wyłączenie jej z użytku. Powstałą zimną strefę dogrzewa się klimatyzacją z funkcją grzania albo grzejnikiem elektrycznym, co daje stały koszt eksploatacji rzędu 300-700 zł na sezon.

Czy na płycie z ogrzewaniem można postawić kominek?

Tak, pod warunkiem że strefa pod kominek zostanie wyznaczona na etapie projektu i nie poprowadzisz tam rur. Kominek waży często 500-800 kg na małej powierzchni, więc obciążenie punktowe mogłoby zgnieść rury PEX, a lokalne przegrzanie betonu doprowadzić do spękań.

Ile czasu schnie płyta przed pierwszym uruchomieniem ogrzewania?

Minimum 28 dni do osiągnięcia wytrzymałości normowej przy grubości 20-25 cm. Puszczenie ciepłej wody wcześniej wywołuje gwałtowny skurcz, siatkę spękań i osłabienie nośności konstrukcji, na której stoją ściany i dach.

Czy da się zrobić strefy grzewcze na poszczególne pokoje?

Podział na obiegi tak, realne strefowanie temperatury nie. Każdy pokój może mieć własną pętlę i własną nastawę na rozdzielaczu, ale bezwładność 20-centymetrowego betonu sprawia, że różnice między pomieszczeniami wyrównują się przez samą płytę w ciągu kilkunastu godzin.

Czy uszkodzenie pętli można wykryć bez georadaru?

Przy świeżej awarii pomaga kamera termowizyjna, jeśli instalacja jeszcze grzeje i widać zaburzenie w rozkładzie temperatur. Przy pętli już wyłączonej albo zapowietrzonej termowizja nic nie pokaże i zostaje georadar albo metoda gazowa z wodorem, czyli usługa za 1500-2500 zł.

Co z tego wynika przed podpisaniem umowy

Podłogówka w płycie fundamentowej nie jest technologią wadliwą, tylko technologią bez marginesu błędu. Jedna przebita rura kosztuje 6000 zł, oszczędność na izolacji wraca co miesiąc na rachunku, a zła posadzka to kilkanaście tysięcy na zerwanie i ułożenie od nowa. Wszystkie te kwoty da się wyzerować decyzjami podjętymi przed przyjazdem gruszki z betonem, i tylko wtedy. Robiliście u siebie płytę z ogrzewaniem? Napiszcie w komentarzu, jak zachowuje się przy nagłych zmianach pogody, bo o tym najtrudniej znaleźć uczciwą relację.
