Zagęszczanie gruntu – warstwy co 20 cm i wskaźnik 0,98

Nasypałem na jednej z pierwszych swoich budów czterdzieści centymetrów tłucznia za jednym razem, ubijałem to trzy godziny zagęszczarką na sto kilogramów i schodziłem z placu przekonany, że zrobiłem robotę. Wierzchnie pięć centymetrów rzeczywiście było twarde jak beton. Dolne trzydzieści pięć zostało luźne, tyle że tego nie widać, dopóki nie wjedzie gruszka. Po sezonie grzewczym posadzka w garażu pękła na całej przekątnej, a wykucie jej i wylanie od nowa kosztowało inwestora 11 tysięcy złotych. Rachunek za moje trzy godziny oszczędzone na warstwowaniu.

Zagęszczanie gruntu to jedyna warstwa w całym domu, której po zakończeniu budowy nikt nie zobaczy i nikt nie poprawi. Wszystko, co leży wyżej – chudziak, folia, styropian, wylewka, płytki – opiera się na tym, jak dobrze ziarna kruszywa zaklinowały się między sobą. Jeśli klinowanie wyszło w połowie, płyta betonowa zawiśnie nad pustką i pęknie tam, gdzie miała być najmocniejsza.

Rozpisuję tu wszystko, czego trzymam się na każdej budowie: jakie kruszywo sypać, w jak grubych warstwach, ile przejazdów zrobić, przy jakiej wilgotności i jak sprawdzić wynik bez wzywania geotechnika. Robota przy podbudowie pod posadzkę 100 m2 zajmuje ekipie 2-3 dni, materiał kosztuje 4500-5500 zł, a wynajem porządnej zagęszczarki 180-280 zł za dobę. Poziom trudności jest średni, ale wymaga cierpliwości: tu wygrywa się liczbą warstw, nie siłą maszyny.

Dlaczego źle zagęszczony grunt psuje posadzkę dopiero po roku?

Bo osiadanie potrzebuje czasu i obciążenia, a jedno i drugie przychodzi po zakończeniu stanu surowego. Luźny grunt pod płytą nie ucieka od razu – dogęszcza się stopniowo pod ciężarem ścian, stropu, mebli i pod cyklami zamarzania, aż różnica poziomów przekroczy to, co beton wytrzyma na zginanie.

Pierwszy sprawca to humus, czyli ziemia roślinna z częściami organicznymi. Zostaje pod posadzką, gnije, traci objętość i po dwóch latach zamiast 20 cm miękkiej ziemi masz 14 cm ziemi i 6 cm pustki. Dlatego humus zdejmuje się w całości, na głębokość 20-40 cm, aż do gruntu rodzimego. Nie na dwadzieścia centymetrów „mniej więcej”, tylko do momentu, w którym łopata wchodzi w jednolitą glinę albo piasek.

Drugi sprawca to nierównomierna gęstość. Gdy pod jedną częścią płyty grunt jest zagęszczony do wskaźnika 0,98, a pod drugą do 0,90, obie strefy osiądą inaczej i o różną wartość. Beton nie znosi osiadania różnicowego – jednolite obniżenie całej płyty o centymetr przeżyje bez rysy, a różnicę 8 mm na długości 4 metrów rozerwie na pół. Stąd bierze się zasada, żeby zagęszczać całą powierzchnię tak samo, także pod ścianami działowymi i w narożnikach, gdzie duża maszyna nie wjedzie.

Co oznacza wskaźnik zagęszczenia i skąd wziąć 0,98?

Wskaźnik Is to stosunek gęstości gruntu wbudowanego do gęstości maksymalnej uzyskanej w laboratorium metodą Proctora. Wartość 0,98 znaczy tyle, że na budowie osiągnąłeś 98% tego, co da się z tego materiału wycisnąć w warunkach laboratoryjnych.

Progi, które przyjmuje się przy domu jednorodzinnym:

• Pod fundamenty i pod posadzkę parteru: Is minimum 0,98, a w warstwie bezpośrednio pod chudziakiem często wymaga się 1,00 w odniesieniu do Proctora normalnego.
• Pod podjazd i plac manewrowy: Is 0,97-1,00 w warstwie górnej, 0,95 w warstwach głębszych zasypki.
• Zasypka wokół fundamentów, od zewnątrz: Is 0,95-0,97, warstwami po 20-25 cm, bo tu chodzi głównie o to, żeby opaska i kostka nie zapadły się przy ścianie.

Drugi parametr, który pojawia się w protokołach, to moduł odkształcenia wtórnego E2 z badania płytą VSS. Pod posadzkę oczekuje się E2 na poziomie 80-100 MPa, a stosunek modułu wtórnego do pierwotnego E2 do E1 ma wyjść poniżej 2,2. Wysoki iloraz oznacza, że materiał dopiero zaczął się dogęszczać pod płytą pomiarową, czyli że na budowie zrobiono za mało przejazdów.

Badanie Proctora w laboratorium kosztuje 250-450 zł za próbkę, badanie płytą VSS 400-800 zł za punkt, lekką płytą dynamiczną 150-300 zł. Przy domu jednorodzinnym przepisy nie zawsze tego wymagają, ale kierownik budowy, który ma wpisać odbiór robót ziemnych do dziennika, zwykle chce mieć papier. To najtańsza pozycja w całym kosztorysie stanu zerowego.

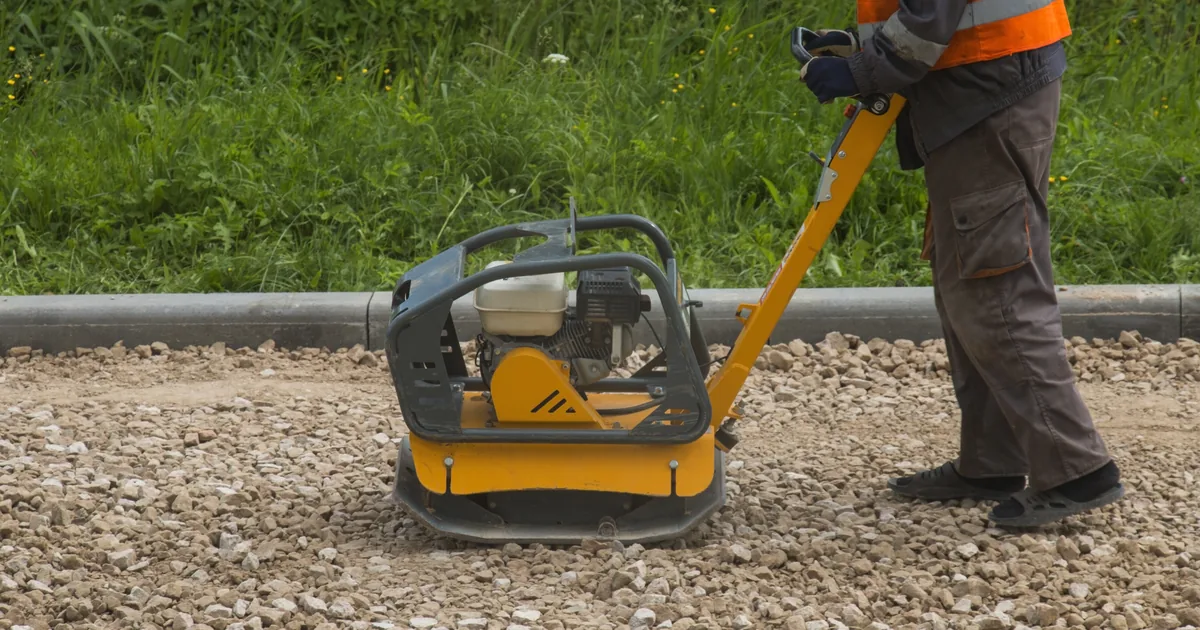

Jakie kruszywo sypać na podbudowę i w jakich warstwach?

Kruszywo łamane o uziarnieniu ciągłym, najczęściej frakcji 0-31,5 mm, ułożone na warstwie odsączającej z piasku. Ciągłość uziarnienia znaczy tyle, że w mieszance są zarówno grube ziarna, jak i drobny pył, który klinuje przestrzenie między nimi. Sam gruby tłuczeń bez frakcji drobnej nigdy się nie zagęści, bo ziarna nie mają czym się zaklinować.

Układ warstw, który stosuję pod posadzkę parteru:

• Warstwa odsączająca z piasku średnio- lub gruboziarnistego. Grubość 10-15 cm, frakcja 0-2 albo 0-4 mm. Odprowadza wodę podsiąkającą z gruntu i daje równą bazę pod kruszywo łamane. Pod nią idzie geowłóknina separacyjna o gramaturze 100-150 g/m2.
• Warstwa nośna z kruszywa łamanego. Grubość 15-25 cm, frakcja 0-31,5 mm albo 0-63 mm, materiał z granitu, bazaltu lub porfiru. Kanciaste ziarna klinują się pod wibracją i tworzą sztywną płytę roznoszącą obciążenie.
• Warstwa wyrównawcza z klińca. Grubość 3-5 cm, frakcja 8-16 mm albo odsiewka. Wyrównuje ostatnie nierówności przed folią i styropianem, żeby izolacja nie leżała na wystających kamieniach.

Odradzam trzy materiały, które regularnie ląduje na budowach z powodu ceny. Gruz budowlany z rozbiórki zawiera gips z tynków, który pęcznieje w kontakcie z wodą. Żużel wielkopiecowy bywa siarkowy i atakuje zbrojenie. Piasek kopany z gliną nie zagęszcza się w ogóle powyżej pewnej wilgotności, tylko upłynnia się pod maszyną. Kruszywo łamane 0-31,5 mm z dostawą kosztuje 85-110 zł za tonę i to jest cena, na której nie ma sensu grać.

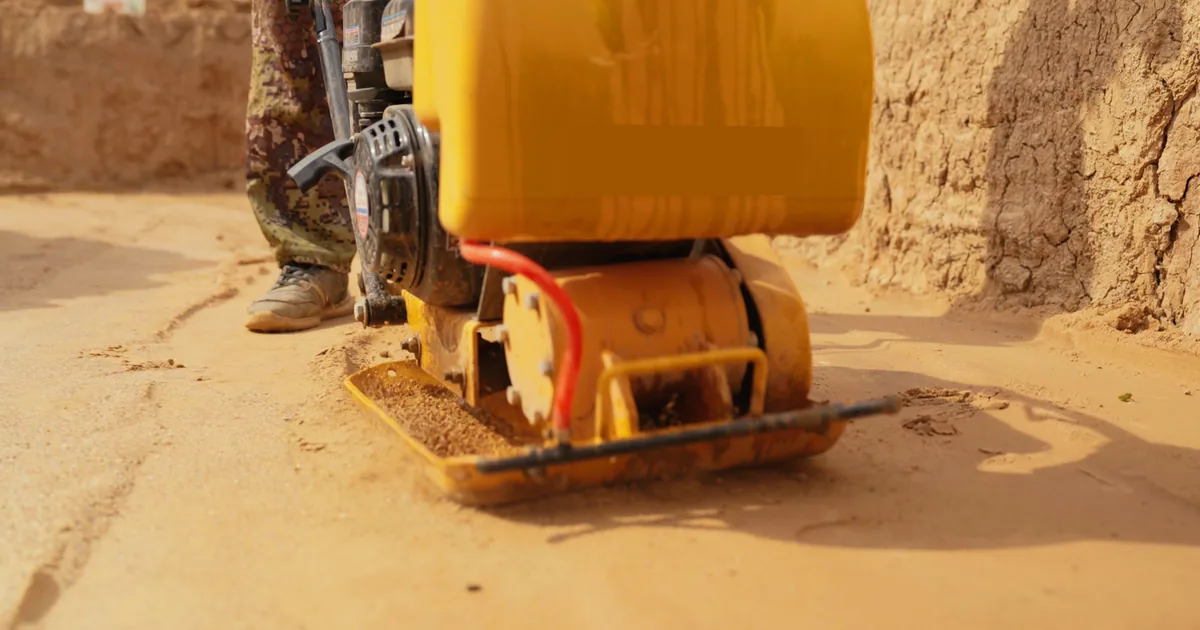

Jaką zagęszczarkę dobrać do grubości warstwy?

Regułę mam prostą: masa maszyny w kilogramach mniej więcej dziesięć razy przewyższa grubość warstwy w centymetrach. Warstwa 15 cm to zagęszczarka 150 kg, warstwa 30 cm to maszyna 300 kg i więcej. Energia wibracji gaśnie w głąb materiału, więc lekka płyta nad grubym nasypem ubija tylko wierzch i tworzy skorupę, pod którą zostaje puch.

Skoczek i płyta to dwie różne maszyny do dwóch różnych gruntów, a nie wersja tańsza i droższa tego samego. Ubijak stopowy uderza punktowo z dużą energią i wchodzi głęboko, więc nadaje się do glin i pyłów oraz do wąskich wykopów przy ławach. Płyta wibracyjna działa powierzchniowo i wysoką częstotliwością, więc rządzi na piaskach i kruszywach łamanych. Ubijanie tłucznia skoczkiem daje dziurawą powierzchnię, a ubijanie gliny płytą nie daje nic poza ugniecioną skorupą.

Ile przejazdów potrzebuje jedna warstwa?

Od 4 do 6 pełnych przejazdów, wykonanych krzyżowo, czyli najpierw wzdłuż, potem w poprzek. Pojedyncze przejechanie maszyną po świeżo nasypanym kruszywie daje zagęszczenie rzędu 70-80% docelowego, a różnica między czwartym a szóstym przejazdem to już tylko 2-3 punkty procentowe.

Trzy rzeczy decydują o tym, czy te przejazdy coś dają:

• Prędkość. Maszyna ma iść krokiem spacerowym, mniej więcej 20-25 metrów na minutę. Przy szybszym prowadzeniu wibracja nie zdąży przenieść się w głąb warstwy i zostajesz z ubitym wierzchem.
• Zakładka między pasami. Minimum 15-20 cm, przy zagęszczarce o szerokości płyty 50 cm to jedna trzecia śladu. Bez zakładki między pasami zostaje niedogęszczony rowek, który po zalaniu betonem staje się linią przyszłego pęknięcia.
• Kolejność kierunków. Pierwsze dwa przejazdy wzdłuż dłuższego boku, kolejne dwa w poprzek, ostatnie po przekątnej. Chodzi o to, żeby ziarna kruszywa obracały się i klinowały w różnych płaszczyznach, a nie układały jednokierunkowo jak dachówka.

Po ostatnim przejeździe sprawdzam powierzchnię łatą murarską 2 m. Wgłębienia głębsze niż 1 cm uzupełniam klińcem 8-16 mm i przejeżdżam jeszcze dwa razy tylko po poprawianym pasie. Dosypywanie samego pyłu nic nie da, bo warstwa bez grubego ziarna nie ma czym się zakleszczyć.

Jaka wilgotność kruszywa daje najlepsze zagęszczenie?

Zbliżona do wilgotności optymalnej według Proctora, dla większości kruszyw i piasków w przedziale 8-12%. Woda działa tu jak smar: zmniejsza tarcie między ziarnami i pozwala im się przesunąć na miejsce, w którym się zaklinują. Zbyt sucha warstwa nie zagęści się mimo dziesięciu przejazdów, zbyt mokra zacznie pływać pod maszyną.

Bez laboratorium wilgotność ocenia się dłonią i działa to zaskakująco dobrze. Nabierasz garść kruszywa, ściskasz mocno i otwierasz dłoń. Bryła ma się utrzymać w kształcie, ale rozpaść po lekkim trąceniu palcem, a między palcami nie może wypłynąć ani kropla wody. Jeśli bryła się nie tworzy, materiał jest za suchy i polewasz go wężem, licząc 10-15 litrów wody na metr kwadratowy warstwy 20 cm. Jeśli woda wycieka, odpuszczasz na kilka godzin.

Objaw przelania jest charakterystyczny: zagęszczarka przestaje posuwać się do przodu i zapada się w miejscu, a przed płytą tworzy się fala. Wtedy przerywam robotę, rozgarniam warstwę grabiami na cieńszą i czekam na odparowanie, a przy pilnym terminie zdejmuję nadmiar i zmniejszam grubość nasypu do 10-12 cm. Przy gruntach spoistych, glinach i pyłach, nie zagęszcza się w ogóle podczas mrozu – zamarznięta woda w porach nie pozwala ziarnom się przemieścić, a po odwilży całość traci nośność.

Jak sprawdzić zagęszczenie bez wzywania geotechnika?

Trzema testami, które robi się w dziesięć minut i które wyłapują większość niedoróbek. Nie zastąpią protokołu do dziennika budowy, ale powiedzą ci, czy w ogóle jest sens wzywać kogokolwiek z płytą.

1. Test buta. Przejdź po zagęszczonej warstwie kruszywa 0-31,5 mm w roboczych butach. Po podeszwie nie powinien zostać żaden odcisk, a pojedyncze kamienie nie mogą przesuwać się pod naciskiem. Ślad głębszy niż 5 mm to sygnał do kolejnych przejazdów.
2. Test pręta. Weź pręt zbrojeniowy o średnicy 12 mm i wbij go ręcznie, jednym uderzeniem młotka 1 kg. W dobrze zagęszczonym kruszywie wejdzie na 2-4 cm i stanie. Jeśli wchodzi na kilkanaście centymetrów jak w piasek na plaży, warstwa jest luźna.
3. Test wiadra wody. Wylej 10 litrów wody w jednym miejscu na wyrównaną warstwę. Na dobrej podbudowie woda wsiąka równomiernie i nie tworzy leja. Zapadnięcie się powierzchni albo szybkie zniknięcie wody w jednym punkcie wskazuje na pustkę pod spodem.

Badanie lekką płytą dynamiczną, czyli LWD, jest kompromisem między testem buta a pełnym VSS. Nie wymaga ciężarówki jako przeciwwagi, wynik dostajesz w minutę, a firmy geotechniczne biorą za to 150-300 zł za punkt. Przy podbudowie pod płytę fundamentową robię trzy do pięciu punktów rozłożonych po obrysie i w środku.

Jak zagęścić podbudowę pod posadzkę krok po kroku?

Cała sekwencja pod posadzkę 100 m2 to 2-3 dni pracy dwóch ludzi z jedną maszyną. Kolejność jest sztywna, bo każdy etap zamyka poprzedni.

1. Zdejmij humus i wyprofiluj dno. Warstwa roślinna schodzi na 20-40 cm, aż do gruntu rodzimego. Dno wyrównaj i zagęść wstępnie zagęszczarką rewersyjną, dwoma przejazdami, żeby wychwycić miękkie gniazda. Miejsca, w których maszyna zapada się głębiej, wybierz i uzupełnij kruszywem.
2. Rozłóż geowłókninę separacyjną. Gramatura 100-150 g/m2, pasy z zakładem 30 cm, brzegi wywinięte na ściany fundamentowe. Bez niej piasek wmiesza się w glinę rodzimą w ciągu kilku sezonów i warstwa odsączająca przestanie odsączać.
3. Nasyp i zagęść warstwę piasku 15 cm. Wyrównaj grabiami, polej wodą do wilgotności 8-12% i przejedź zagęszczarką z płytą elastomerową 4-5 razy krzyżowo. Płyta elastomerowa nie jest fanaberią, goła stal wybija ziarna piasku na boki.
4. Rozściel pierwszą warstwę tłucznia 20 cm i polej wodą. Kruszywo łamane 0-31,5 mm, luźna grubość 20 cm, zużycie wody 10-15 litrów na m2. Woda ma być rozprowadzona równomiernie wężem z rozpylaczem, nie strumieniem w jedno miejsce.
5. Zagęść 5-6 przejazdami i sprawdź łatą. Zagęszczarka rewersyjna minimum 300 kg, zakładka pasów 20 cm, prędkość spacerowa. Po zakończeniu sprawdź powierzchnię łatą 2 m i poziomicą, zagłębienia uzupełnij klińcem 8-16 mm i przejedź ponownie. Dopiero na to idzie folia, styropian i chudziak.

Ile kosztuje podbudowa pod posadzkę 100 m2?

Materiał zamyka się w 4400-5300 zł, sprzęt w 400-800 zł, a z robocizną całość rośnie do 9000-13 000 zł. To liczby na 2026 rok, przy typowym układzie warstw 15 cm piasku i 20 cm kruszywa łamanego.

• Piasek zasypowy na warstwę odsączającą 15 cm: 15-25 zł za tonę, potrzeba 25-30 ton, czyli 600-750 zł.
• Kruszywo łamane 0-31,5 mm na warstwę nośną 20 cm: 85-110 zł za tonę, potrzeba 40-45 ton, czyli 3800-4500 zł.
• Geowłóknina separacyjna 150 g/m2: 3-6 zł za m2, przy zakładach około 110 m2, czyli 330-660 zł.
• Wynajem zagęszczarki rewersyjnej 300-400 kg: 180-280 zł netto za dobę, przy trzech dobach z rabatem 450-700 zł.
• Robocizna ekipy, wykop, rozścielanie i warstwowe zagęszczanie: 45-80 zł za m2, czyli 4500-8000 zł.

Ta sama technologia obowiązuje wszędzie tam, gdzie po gruncie ma jeździć albo stać coś ciężkiego. Podbudowa pod dojazd i miejsce postojowe rządzi się tymi samymi warstwami, tylko wybór nawierzchni i formalności wyglądają inaczej, o czym pisałem osobno przy okazji tego, jak wygląda utwardzanie terenu na działce i co się w tej sprawie zgłasza.

Przy pracach wokół domu ta sama zasada schodzi do mniejszej skali. Pas kostki przy ścianie potrzebuje własnej podbudowy o grubości 15-20 cm i własnego spadku 2%, a szczegóły rozpisałem w tekście o tym, jak zrobić opaskę z kostki brukowej wokół domu.

Podjazd z płyt wielkoformatowych jest z kolei najbardziej bezlitosnym testem podbudowy, jaki znam. Element o boku 50 cm nie wybacza pustki pod narożnikiem, bo całe 600 kg z koła schodzi wtedy na jeden punkt i beton pęka na zginanie. Dobór grubości i kruszywa pod takie płyty opisałem osobno przy okazji płyt wielkoformatowych na podjazd.

Najczęstsze pytania o zagęszczanie gruntu

Czy da się zagęścić grunt bez zagęszczarki, samą ubijaczką ręczną?

Tylko na małych powierzchniach do 5-6 m2 i przy warstwach nie grubszych niż 10 cm. Ręczna ubijaczka o masie 8-12 kg przenosi energię na głębokość kilku centymetrów, więc pod posadzkę czy podjazd się nie nadaje. Sprawdza się przy słupkach ogrodzenia, przy obrzeżach i przy poprawkach w miejscach, w których maszyna nie ma jak stanąć.

Czy zagęszczarka uszkodzi rury albo instalacje ułożone w wykopie?

Może, jeśli przejedziesz nad nimi zbyt wcześnie. Rury kanalizacyjne i peszle zasypuje się najpierw ręcznie warstwą piasku 20-30 cm ponad wierzch rury i ubija tę obsypkę lekkim sprzętem do 100 kg. Ciężka zagęszczarka rewersyjna czy walec wchodzi dopiero powyżej tej strefy ochronnej.

Ile czasu trzeba odczekać po zagęszczeniu przed wylaniem chudziaka?

Jeśli zagęszczanie przeszło kontrolę, można wylewać od razu, nawet tego samego dnia. Podbudowa z kruszywa łamanego nie wiąże i nie dojrzewa jak beton. Zwlekanie działa raczej na niekorzyść, bo deszcz rozmywa wierzchnią warstwę klińca i trzeba ją poprawiać przed rozłożeniem folii.

Czy pod garaż wymagania są ostrzejsze niż pod dom?

Pod płytą garażu obciążenie jest bardziej skupione, bo koło auta przekazuje 400-600 kg na powierzchnię wielkości dłoni. Warstwę nośną z kruszywa łamanego zwiększa się tam do 25-30 cm, a wskaźnik zagęszczenia utrzymuje na poziomie 1,00. Dochodzi też zbrojenie płyty siatką, którego pod posadzką parteru w domu nie zawsze się stosuje.

Co zrobić, gdy w wykopie pojawiła się woda gruntowa?

Zagęszczanie w wodzie nie ma sensu, bo materiał się upłynnia. Najpierw wykonuje się odwodnienie: igłofiltry przy wysokim poziomie wody albo studzienka zbiorcza z pompą zatapialną w narożniku wykopu. Dopiero po obniżeniu zwierciadła o 30-50 cm poniżej dna wykopu sypie się warstwę odsączającą i zagęszcza.

Czy w miejscu, gdzie stała stara ziemianka albo szambo, wystarczy zwykłe zagęszczenie?

Nie. Zasypka po starym zbiorniku czy piwnicy to grunt nasypowy o nieznanej historii, często z gruzem i częściami organicznymi, i może osiadać jeszcze przez dziesięciolecia. Takie miejsce wybiera się w całości aż do gruntu rodzimego i zasypuje kruszywem łamanym warstwami po 20 cm, każdą osobno zagęszczaną, albo wykonuje wymianę na chudy beton.
