Urwałem kiedyś końcówkę marketowego imbusa w mimośrodzie okna balkonowego, w styczniu, przy minus ośmiu stopniach. Kluczyk kosztował razem z całym zestawem sześć złotych, a kawałek miękkiej stali został zakleszczony w gnieździe grzybka tak, że skrzydło zostało uchylone na trzy doby. Zakleiłem szparę folią budowlaną, a potem zapłaciłem serwisantowi 250 zł za dojazd, wybicie ułamanej końcówki i wymianę rolki ryglującej.
Rozmiar klucza dobrany na oko to najczęstszy powód, dla którego prosta regulacja okna kończy się wizytą fachowca. W okuciach obwiedniowych gniazda mają po kilka milimetrów, ścianki grubości ułamka milimetra i są robione z metalu miękkiego przez powlekanie. Klucz o 0,2 mm za mały obraca się w takim gnieździe jak łyżeczka w szklance i ścina jego krawędzie w dwa, trzy obroty. Klucz calowy wciśnięty w metryczne gniazdo robi dokładnie to samo, tylko szybciej.
Rozkładam tu na czynniki pierwsze dobór rozmiaru: co siedzi w oknach z polskiego rynku, jak czytać oznaczenia na kluczach, czym różnią się rozmiary metryczne od calowych, jak dopasować klucz do konkretnej śruby i co zrobić, gdy gniazdo jest już obrobione. Sama regulacja jednego skrzydła zajmuje 10-20 minut, sensowny zestaw kluczy kosztuje 20-40 zł, a poziom trudności jest niski. Kosztowna bywa tylko pomyłka w rozmiarze.
Spis treści:
- Jaki rozmiar klucza imbusowego pasuje do okien?
- Jak odczytać rozmiar klucza imbusowego?
- Rozmiary metryczne czy calowe – jak je rozróżnić?
- Jak dobrać rozmiar klucza do konkretnej śruby?
- Klucz płaski, nasadka czy imbus – czym dokręcać?
- Dlaczego tani imbus niszczy gniazda?
- Co zrobić, gdy gniazdo jest już obrobione?
- Kiedy regulować okna i co sprawdzić przy okazji?
- Najczęstsze pytania o rozmiar klucza
Jaki rozmiar klucza imbusowego pasuje do okien?
W większości okien PCV wyprodukowanych w ostatnich dwudziestu latach pasuje imbus 4 mm i to jest odpowiedź na dziewięć zapytań na dziesięć. Ten rozmiar obsługuje mimośrody, czyli grzybki na obwodzie skrzydła, trzpień zawiasu dolnego oraz śruby regulacji docisku w okuciach Winkhaus, Roto i większości modeli Maco. Klucz powinien wchodzić w gniazdo ciasno, bez wyczuwalnego luzu na boki.
Wyjątki są jednak na tyle liczne, że warto sprawdzić okucie, zanim zaczniesz kręcić. Część modeli Maco i Siegenia ma mimośrody owalne pod trójkę, w oknach antywłamaniowych klasy RC2 spotyka się gniazda Torx, zwykle T15, a w starej stolarce drewnianej i metalowej regulację prowadzi się wkrętakiem płaskim albo kluczem płaskim 7-10 mm.
| System okuć | Narzędzie i rozmiar | Gdzie szukać gniazda |
|---|---|---|
| Winkhaus, Roto, standard | imbus 4 mm | rolki ryglujące i trzpień zawiasu dolnego |
| Maco, Siegenia, wybrane modele | imbus 3 mm lub 4 mm | mimośrody owalne, śruba regulacji poziomej |
| Stara stolarka drewniana i metalowa | wkrętak płaski, klucz płaski 7-10 mm | śruby dociskowe na zawiasach skrzydłowych |
| Okna antywłamaniowe RC2 | Torx T15 albo imbus 4 mm | wzmocnione rolki grzybkowe |
| Drzwi balkonowe z podnośnikiem | imbus 4 mm i 5 mm | zawias dolny i mechanizm podnoszący |
Rozmiar odczytasz w minutę bez rozkręcania czegokolwiek: otwórz skrzydło, znajdź na jego obwodzie owalny grzybek i przyłóż do jego gniazda kolejno trójkę i czwórkę. Właściwy klucz wchodzi na całą głębokość gniazda i nie daje się obrócić o kilka stopni w lewo i w prawo bez oporu. Pełną kolejność regulacji, od docisku po opadające skrzydło, rozpisałem w osobnym poradniku o tym, jak wygląda regulacja okien krok po kroku.
Jak odczytać rozmiar klucza imbusowego?
Rozmiar klucza sześciokątnego to rozstaw płaszczyzn, czyli odległość między dwiema równoległymi ściankami, a nie średnica opisana na wierzchołkach. Klucz 4 mm ma więc na przekątnej około 4,6 mm i dlatego wsuwa się w gniazdo tylko w sześciu położeniach. Oznaczenie bywa wybite na krótszym ramieniu, ale przy tanich zestawach ściera się po kilkunastu użyciach.

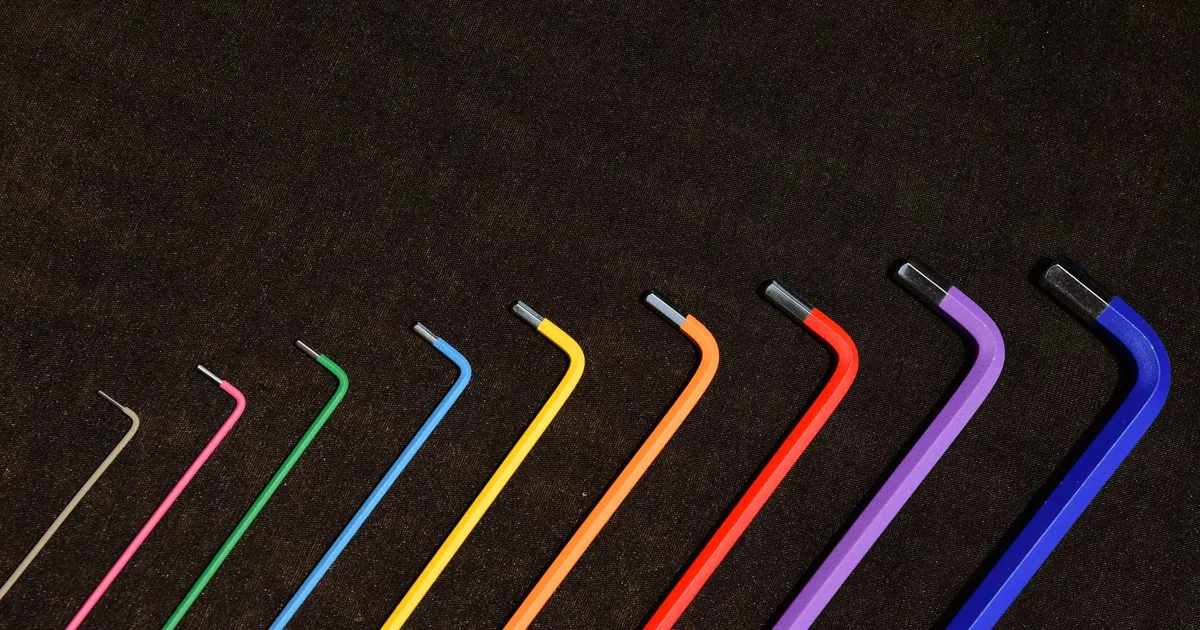

Zestaw warsztatowy obejmuje zwykle dziewięć do dwunastu rozmiarów od 1,5 do 10 mm. Poniżej te, które faktycznie wracają w domowych robotach.
| Rozmiar | Typowe zastosowanie | Śruba imbusowa DIN 912 |
|---|---|---|
| 2,0 mm | drobne okucia meblowe, zawiasy szafek | M2,5 |
| 2,5 mm | uchwyty meblowe, sprzęt rowerowy | M3 |
| 3,0 mm | mimośrody części okuć, listwy, klamki | M4 |
| 4,0 mm | okucia okienne, meble skręcane, klamki drzwiowe | M5 |
| 5,0 mm | zawiasy drzwi balkonowych, stelaże stalowe | M6 |
| 6,0 mm | konstrukcje stalowe, uchwyty maszyn | M8 |
| 8,0 mm | ciężkie połączenia śrubowe, wkręty do drewna o dużej średnicy | M10 |
Końcówka kulista na dłuższym ramieniu pozwala pracować pod kątem do 25-30 stopni od osi śruby i przy oknach ratuje sytuację tam, gdzie ościeżnica nie daje dojść na wprost. Ma jednak mniejszą powierzchnię styku, więc do zerwania zapieczonej śruby używa się końcówki prostej, a kulistej tylko do dokręcania na luzie.
Rozmiary metryczne czy calowe – jak je rozróżnić?
Kluczy calowych w polskim warsztacie jest niewiele, ale trafiają tu z meblami z importu, ze sprzętem rowerowym, z maszynami z rynku amerykańskiego i ze starymi okuciami sprzed lat siedemdziesiątych. Problem polega na tym, że rozmiary calowe leżą blisko metrycznych i na oko są nie do odróżnienia, a różnica bywa mniejsza niż dwie dziesiąte milimetra.
| Rozmiar calowy | Przeliczenie na mm | Najbliższy metryczny | Różnica |
|---|---|---|---|
| 3/32 cala | 2,38 mm | 2,5 mm | 0,12 mm |
| 1/8 cala | 3,18 mm | 3,0 mm | 0,18 mm |
| 5/32 cala | 3,97 mm | 4,0 mm | 0,03 mm |
| 3/16 cala | 4,76 mm | 5,0 mm | 0,24 mm |
| 1/4 cala | 6,35 mm | 6,0 mm | 0,35 mm |
Praktyczne wnioski są dwa. Klucz 5/32 cala i klucz 4 mm dzieli 0,03 mm, więc chodzą zamiennie i nikt tego nie zauważy. Za to imbus 3/16 cala wciśnięty w gniazdo na 5 mm ma ćwierć milimetra luzu i ścina jego krawędzie przy pierwszym mocniejszym obrocie, a 1/4 cala w gnieździe 6 mm robi to samo jeszcze szybciej. Jeśli klucz wchodzi z wyczuwalnym luzem, odłóż go i sprawdź sąsiedni rozmiar, zamiast napierać.
Zestawy calowe rozpoznasz po oznaczeniach ułamkowych wybitych na ramionach, czasem z dopiskiem SAE. W domowym warsztacie nie ma sensu ich kupować na zapas, ale jeśli składasz meble sprowadzone zza oceanu albo grzebiesz w rowerze, komplet za 30-60 zł oszczędza kilka obrobionych śrub.
Jak dobrać rozmiar klucza do konkretnej śruby?
Przy śrubach z łbem sześciokątnym rozmiar klucza płaskiego albo nasadki wynika wprost ze średnicy gwintu i jest znormalizowany. Ta zależność ratuje w sytuacji, gdy śruba jest w miejscu niewidocznym, a wiesz tylko, że gwint ma osiem milimetrów.
| Gwint | Klucz płaski i nasadka | Imbus do śruby DIN 912 | Moment dokręcania, klasa 8.8 |
|---|---|---|---|
| M4 | 7 mm | 3 mm | 2,5-3 Nm |
| M5 | 8 mm | 4 mm | 5-6 Nm |
| M6 | 10 mm | 5 mm | 9-10 Nm |
| M8 | 13 mm | 6 mm | 22-25 Nm |
| M10 | 17 mm | 8 mm | 45-49 Nm |
| M12 | 19 mm | 10 mm | 75-85 Nm |
Momenty z ostatniej kolumny mają znaczenie przy okuciach i przy cienkich blachach. Śruba M5 w okuciu okiennym dokręcona z siłą przewidzianą dla M8 zerwie gwint w miękkim profilu, bo tam nośność daje kilka milimetrów stali o grubości 1,5 mm. Przy regulacji okna pracujesz zresztą znacznie niżej: mimośród przekręca się o ćwierć albo pół obrotu, siłą dwóch palców, a zakres regulacji docisku to zwykle 0,8-1,2 mm.
Klucz płaski, nasadka czy imbus – czym dokręcać?
Wybór narzędzia to kompromis między dostępem a przenoszonym momentem. Klucz płaski obejmuje łeb z dwóch stron, więc nadaje się do ciasnych miejsc, ale przy większym oporze rozgina się i zaokrągla naroża łba. Nasadka obejmuje sześć płaszczyzn naraz i przenosi bez ryzyka nawet 80-100 Nm, tylko potrzebuje dostępu od góry i miejsca na grzechotkę.
Imbus i Torx pracują wewnątrz łba, więc nie zwiększają jego gabarytu i mieszczą się tam, gdzie klucz płaski nie ma jak wejść. Ich słabością jest głębokość gniazda: przy 3-4 milimetrach głębokości i miękkim materiale okucia cała siła skupia się na krawędziach, które ścinają się jako pierwsze. Torx w tym samym rozmiarze ma ścianki pionowe i większą powierzchnię styku, więc znosi o połowę większy moment niż sześciokąt.
Do okien wystarczy komplet składany w obudowie typu scyzoryk, bo trzyma klucze w kolejności i nie gubi ich po szufladzie. Do warsztatu bardziej uniwersalny jest zestaw kluczy giętych z długim ramieniem, bo ta dłuższa dźwignia pozwala zerwać zapieczoną śrubę bez przedłużki. Sensowny przegląd podstawowego wyposażenia zebrałem w materiale o tym, jakie narzędzia do domowego warsztatu naprawdę się przydają.
Dlaczego tani imbus niszczy gniazda?
Bo jest zrobiony z miękkiej stali konstrukcyjnej o twardości rzędu 40-45 HRC, a nie ze stali chromowo-wanadowej hartowanej do 55-60 HRC. Przy większym oporze taki klucz nie ścina gniazda od razu, tylko najpierw sam się skręca wzdłuż osi, tracąc kilka dziesiątych milimetra na naroże. Od tego momentu luz rośnie z każdym obrotem i skończy się obrobionym gniazdem albo urwaną końcówką.
Zestaw z kosza promocyjnego kosztuje 5-15 zł, sensowny zestaw Cr-V 20-40 zł, a markowy komplet z końcówkami kulistymi 60-120 zł. Różnica między pierwszym a drugim to jedna wymiana rolki ryglującej u serwisanta, czyli 150-300 zł razem z dojazdem. Rozmiar klucza dobrany prawidłowo nie uratuje sytuacji, jeśli sam klucz jest z metalu, który ustępuje pierwszy.
Kupując, sprawdź trzy rzeczy: oznaczenie Cr-V albo S2 na ramieniu, ostre, nieobtoczone krawędzie robocze i rozmiar wybity, a nie nadrukowany. Klucze z zaokrąglonymi narożami to zestaw po przejściach albo produkt z odlewu, który obrobi każde gniazdo, w jakie wejdzie.
Co zrobić, gdy gniazdo jest już obrobione?
Kolejność ratunkowa jest zawsze taka sama, od metody najtańszej do najbardziej inwazyjnej. Trzy pierwsze kroki wykonasz sam w kwadrans.
- Wbij lekko młotkiem klucz Torx o rozmiar większy niż pierwotne gniazdo sześciokątne, na przykład T20 w miejsce imbusa 4 mm. Ostre krawędzie gwiazdki tną w miękkim metalu nowe oparcie i zwykle to wystarcza, żeby wykręcić element.
- Włóż między klucz a gniazdo kawałek gumy z dętki albo opaskę zaciskową o grubości 0,5-1 mm. Guma wypełnia luz i podnosi tarcie na tyle, że przy niewielkim momencie odkręcania śruba puszcza.
- Zastosuj ekstraktor do śrub o lewym gwincie, komplet kosztuje 40-90 zł. Nawiercasz wiertłem 2-3 mm, wkręcasz ekstraktor przeciwnie do ruchu wskazówek zegara i element wychodzi razem z nim.
- Jeśli chodzi o mimośród albo rolkę ryglującą okna, wymień cały element okucia. Pojedynczy grzybek kosztuje 15-40 zł, ale wybicie ułamanej końcówki z gniazda bez uszkodzenia listwy zwykle wymaga serwisanta i 150-300 zł.
Zapieczone po zimie mechanizmy odpuszczają łatwiej po spryskaniu preparatem penetrującym i odczekaniu 15-20 minut. Do okuć okiennych nie stosuje się smaru w gęstej postaci ani oleju silnikowego, tylko smar silikonowy albo dedykowany spray do okuć, bo tłuszcz mineralny zbiera kurz i po sezonie mechanizm chodzi ciężej niż przed konserwacją.
Kiedy regulować okna i co sprawdzić przy okazji?
Dwa razy w roku, przy zmianie ustawienia mimośrodów z letniego na zimowe i z powrotem, czyli mniej więcej w połowie października i w kwietniu. Przy docisku mocniejszym o 0,5-1 mm uszczelka ściska się bardziej i przewiew znika, ale zimą ta sama uszczelka pracuje pod większym naciskiem, więc ustawienie zostawione na cały rok skraca jej żywotność z 10-15 lat do jakichś sześciu.
Ten sam jesienny obchód domu obejmuje jeszcze dwie rzeczy, o których łatwo zapomnieć, dopóki nie przyjdzie sprawdzać ubezpieczenia. Pierwsza to przegląd kominiarski, wymagany raz w roku przy paleniskach na paliwo stałe, a jego brak potrafi kosztować odmowę wypłaty odszkodowania po pożarze. Rozpisałem to w tekście o tym, czym grozi brak przeglądu kominiarskiego przy szkodzie z ubezpieczenia.
Druga to sam dokument z przeglądu, który od kilku lat trafia do centralnej bazy zamiast do segregatora w szufladzie. Protokół wystawiony poza systemem nie ma dziś wartości dowodowej, a mechanizm i konsekwencje opisałem osobno przy okazji tego, jak działa e-protokół w systemie CEEB.
Najczęstsze pytania o rozmiar klucza
Czy klucz 4 mm pasuje do wszystkich okien PCV?
Do zdecydowanej większości tak, ale nie do wszystkich. W części okuć Maco i Siegenia mimośrody mają gniazdo 3 mm, a w oknach antywłamaniowych spotyka się Torx T15. Zanim zaczniesz kręcić, przyłóż do gniazda oba rozmiary i wybierz ten, który wchodzi bez luzu na boki.
Czym różni się klucz imbusowy od trzpieniowego sześciokątnego?
Niczym poza nazwą. Imbus to nazwa handlowa firmy Bauer und Schaurte, która spopularyzowała ten kształt, a w katalogach narzędziowych figuruje jako klucz trzpieniowy sześciokątny zgodny z normą DIN 911. Rozmiary i oznaczenia są identyczne.
Ile kosztuje zestaw kluczy imbusowych do domu?
Składany komplet w obudowie typu scyzoryk to 20-40 zł i wystarcza do okien, mebli i roweru. Zestaw kluczy giętych z długim ramieniem i końcówką kulistą kosztuje 60-120 zł i ma sens wtedy, gdy pracujesz przy konstrukcjach stalowych albo maszynach.
Czy do regulacji okna można użyć bitu w wkrętarce?
Można, ale tylko z ustawionym sprzęgłem na najniższy stopień, na pierwszym biegu. Mimośród reguluje się o ćwierć obrotu, więc elektronarzędzie nie daje tu żadnej przewagi, a przy pełnym momencie ścina gniazdo w ułamku sekundy. Ręczny klucz daje wyczucie oporu, którego wkrętarka nie zastąpi.
Jak sprawdzić rozmiar klucza bez zestawu pod ręką?
Zmierz rozstaw płaszczyzn gniazda suwmiarką, przykładając szczęki do dwóch przeciwległych ścianek. Odczyt 3,9-4,0 mm oznacza gniazdo metryczne na 4 mm, a 4,7-4,8 mm gniazdo calowe 3/16. Suwmiarka analogowa kosztuje 25-50 zł i przy okuciach jest pewniejsza niż dobieranie kluczy po kolei.
Co zrobić, gdy klucz obraca się w gnieździe bez oporu?
Natychmiast przestań kręcić, bo każdy kolejny obrót ścina następną warstwę krawędzi. Sprawdź najpierw większy rozmiar, potem Torx o zbliżonej średnicy. Jeśli żaden nie chwyta, gniazdo jest już obrobione i przechodzisz do metod ratunkowych: wbity Torx, guma wypełniająca luz albo ekstraktor.
Rozmiar klucza to w tej robocie jedyna decyzja, która musi być podjęta przed pierwszym obrotem, bo drugiej szansy w miękkim gnieździe okucia zwykle nie ma. Sprawdź, czy klucz siedzi bez luzu, odróżnij metryczny od calowego po ułamku na ramieniu i kup komplet z Cr-V zamiast tego z kosza promocyjnego. A wam co się najbardziej obrobiło i czym udało się to odkręcić? Piszcie w komentarzach.
